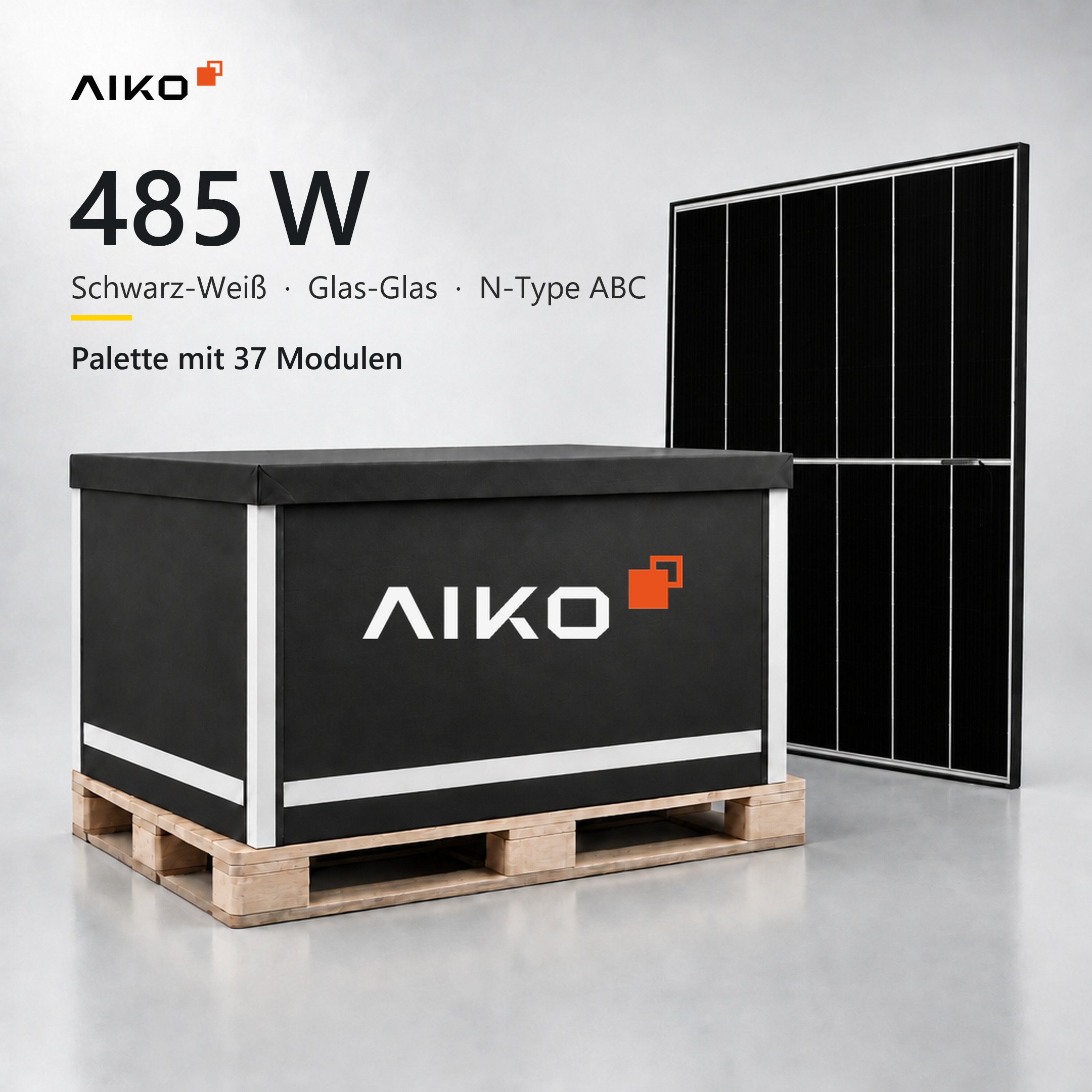

Aiko A485-GRH48Dw bifaziale Solarmodul-Palette: 37 Module mit 485 W, Glas-Glas

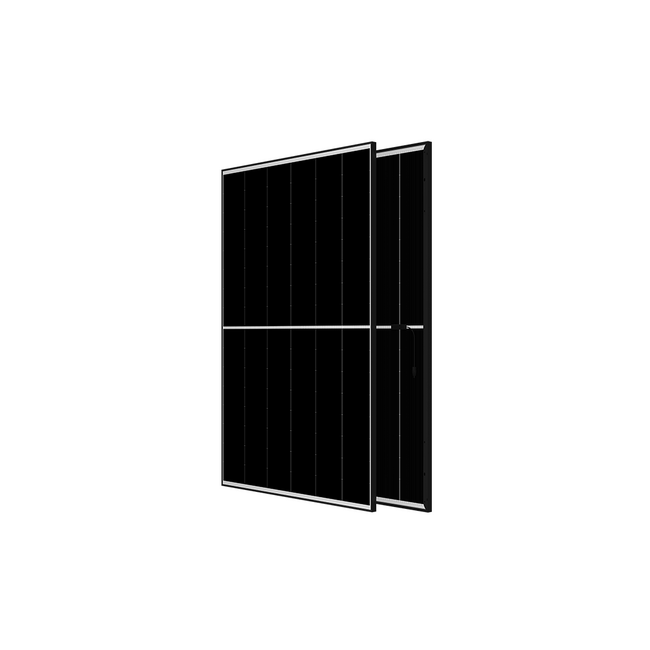

Dieses Modul nutzt beide Seiten: Die Vorderseite erzeugt 485 W, die Rückseite fängt zusätzlich reflektiertes Licht ein. Diese Position enthält 37 bifaziale Aiko-Module A485-GRH48Dw aus der Serie Neostar 2P+48, zusammen 17,9 kW. Der Rahmen ist schwarz, die Zellen sind schwarz mit hellen Zellzwischenräumen. Die Rückseite besteht aus Glas, durch das das Zellraster sichtbar ist. Gedacht für Dachanlagen und Freiflächen, bei denen die Rückseite Licht bekommt. Die Mindestbestellmenge ist eine Palette mit 37 Modulen.

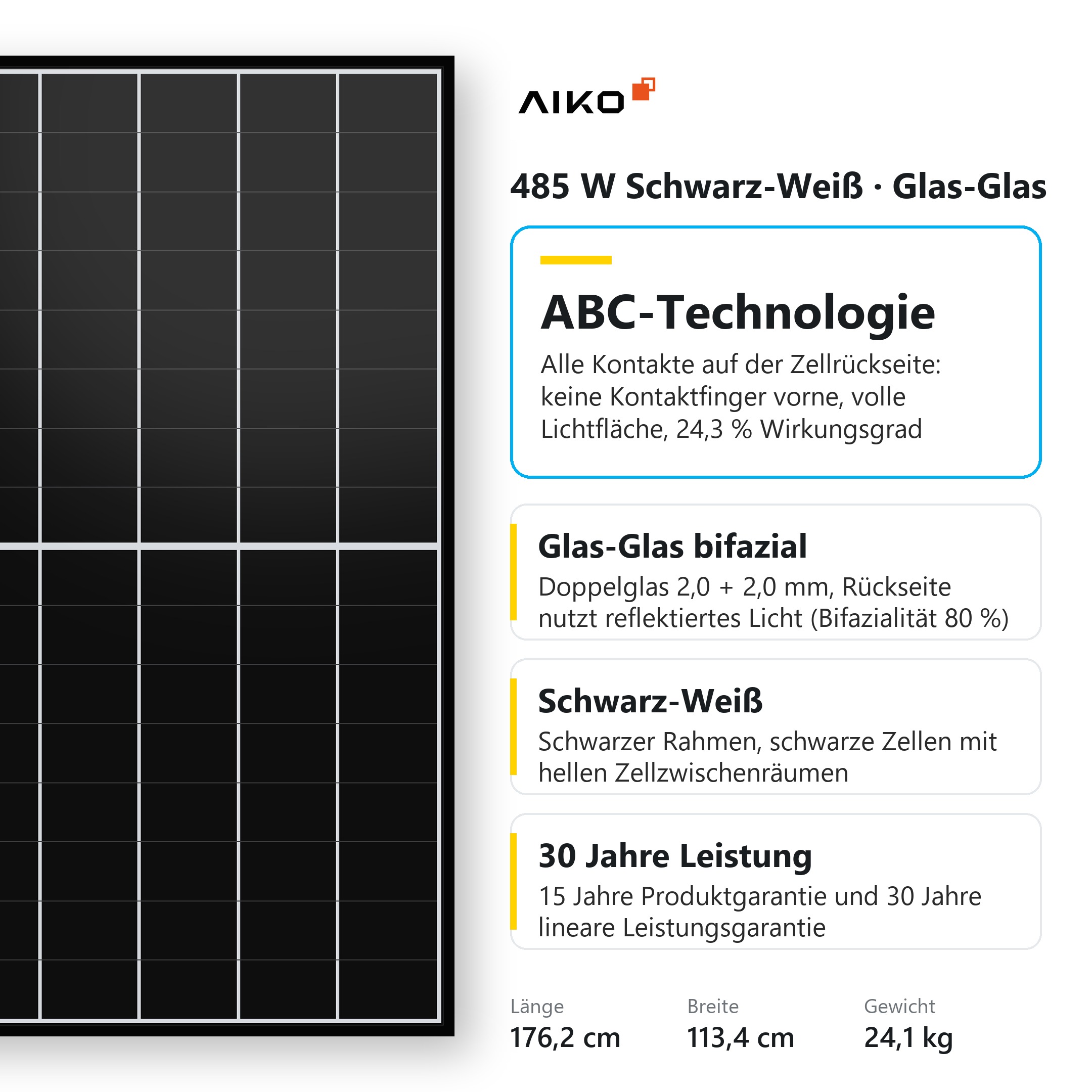

ABC-Technologie: alle Kontakte auf der Zellrückseite
Die Module nutzen N-Type-Zellen in ABC-Technik (All Back Contact). Alle elektrischen Kontakte liegen auf der Rückseite der Zelle, die Vorderseite bleibt frei von Stromleiterbahnen.
Volle Fläche fürs Licht
Keine Kontaktfinger auf der Vorderseite: Die gesamte Zellfläche nimmt Sonnenlicht auf.
24,3 % Wirkungsgrad
Modul-Wirkungsgrad laut Datenblatt.
-0,26 %/°C
Niedriger Temperaturkoeffizient der Leistung (Pmax) laut Datenblatt.
Ruhige Zellfläche
Ohne Leiterbahnen wirken die schwarzen Zellen gleichmäßig. Der Rahmen ist schwarz, die Zellzwischenräume sind hell.
- 17,9 kW Palettenleistung
- 24,3 % Modul-Wirkungsgrad
- 80 ±5 % Bifacial Factor
- 30 Jahre Leistungsgarantie
Bifazialität
Die Rückseite wandelt reflektiertes Licht zusätzlich in Strom um. Der Bifacial Factor von 80 ±5 % beschreibt das Verhältnis von Rückseiten- zu Vorderseitenleistung des Moduls. Unter Bedingungen mit Rückseitenbeitrag (BNPI) nennt das Datenblatt 520 W. Wie viel Mehrertrag deine Anlage bringt, hängt von Untergrund und Montage ab.
Glas-Glas-Aufbau
Vorne schützt eine 2,0 mm starke Scheibe aus beschichtetem, teilgehärtetem Glas die Zellen, hinten eine 2,0 mm starke Scheibe aus teilgehärtetem Glas. Es gibt kein Backsheet.
Belastbar
Statische Last bis 5.400 Pa auf der Vorderseite und 2.400 Pa auf der Rückseite. Hagelprüfung laut Datenblatt: Eis von 25 mm Durchmesser bei 23 m/s.
Garantie
15 Jahre Produktgarantie und 30 Jahre lineare Leistungsgarantie. Im ersten Jahr sinkt die Leistung um höchstens 1 %, danach um höchstens 0,35 % pro Jahr. Nach 25 Jahren sind es mindestens 90,6 %, nach 30 Jahren mindestens 88,85 % der Nennleistung.
Optik im Detail
Schwarze Zellen, helle Zwischenräume
Der Rahmen ist schwarz, die Zellen sind schwarz mit hellen Zellzwischenräumen. Die Glasrückseite lässt das Zellraster erkennen. Abmessungen 1.762 x 1.134 x 30 mm bei 24,1 kg (±3 %) je Modul.
Einsatz und Anschluss
Die Module haben ein werkseitig montiertes Kabel (4 mm², ca. 1.200 mm) mit original MC4-EVO2A-Steckern. Die maximale Systemspannung beträgt 1.500 V DC. Mit 17,9 kW je Palette lässt sich eine große Fläche in einem Zug bestücken. Bei der Auslegung des Wechselrichters zählt der höhere Strom durch die Rückseite: Das Datenblatt nennt unter BNPI-Bedingungen 18,07 A Kurzschlussstrom. Dein Installateur plant das mit den Werten aus der Tabelle.
Lieferumfang
- 37x Aiko A485-GRH48Dw bifaziales Solarmodul, 485 W, 1762 x 1134 x 30 mm, mit werkseitig montiertem Kabel (ca. 1.200 mm) und MC4-EVO2A-Steckern
- 1x Transportpalette, verpackt
Lieferung per Spedition frei Bordsteinkante, keine Selbstabholung möglich. Mindestbestellmenge 37 Module.
Technische Daten
| Modell | Aiko Neostar 2P+48 A485-GRH48Dw |
|---|---|
| Nennleistung (Pmax, STC) | 485 W |
| Leistung mit Rückseitenbeitrag (BNPI) | 520 W |
| Modul-Wirkungsgrad | 24,3 % |
| Bifazialität (Bifacial Factor) | 80 ±5 % |
| Zelltyp | N-Type ABC (All Back Contact) |
| Zellenanzahl | 96 (6 x 16) |
| Aufbau | Glas-Glas, vorn 2,0 mm beschichtetes, teilgehärtetes Glas, hinten 2,0 mm teilgehärtetes Glas |
| Rahmen | schwarz eloxiertes Aluminium |
| Optik | Vorderseite schwarze Zellen mit hellen Zellzwischenräumen, schwarzer Rahmen, Glasrückseite mit sichtbarem Zellraster |
| Maße (L x B x H) | 1.762 x 1.134 x 30 mm |
| Gewicht | 24,1 kg (±3 %) |
| MPP-Spannung (Vmp) | 31,19 V |
| MPP-Strom (Imp) | 15,55 A |
| Leerlaufspannung (Voc) | 35,57 V |
| Kurzschlussstrom (Isc) | 16,71 A |
| Werte BNPI (520 W) | Vmp 31,06 V, Imp 16,74 A, Voc 35,57 V, Isc 18,07 A |
| Temperaturkoeffizient Pmax | -0,26 %/°C |
| Nennbetriebstemperatur (NOCT) | 45 °C (±2 °C) |
| Max. Systemspannung | 1.500 V DC |
| Steckverbinder | original MC4-EVO2A |
| Anschlusskabel | 4 mm², ca. 1.200 mm |
| Max. statische Last Vorderseite | 5.400 Pa |
| Max. statische Last Rückseite | 2.400 Pa |
| Hagelprüfung | 25 mm bei 23 m/s |
| Produktgarantie | 15 Jahre |
| Leistungsgarantie | 30 Jahre linear: max. 1 % Verlust im 1. Jahr, danach max. 0,35 % pro Jahr, 90,6 % nach 25 Jahren, 88,85 % nach 30 Jahren |
| Liefereinheit | 1 Palette mit 37 Modulen (Mindestbestellmenge) |
| Modulleistung je Palette | 17,945 kW (37 x 485 W) |
| Modulgewicht je Palette | ca. 891,7 kg (37 x 24,1 kg, ohne Palette und Verpackung) |
Häufige Fragen zur Palette Aiko A485-GRH48Dw
Was bedeutet bifazial bei diesem Solarmodul?
Bifazial heißt, dass beide Seiten des Moduls Licht in Strom umwandeln. Die Vorderseite nimmt das direkte Sonnenlicht auf, die Rückseite zusätzlich reflektiertes Licht aus der Umgebung. Wie hoch der Mehrertrag ausfällt, hängt von Untergrund und Montageart ab. Ein heller Boden oder Abstand zum Dach helfen meist.
Gibt es einen garantierten Mehrertrag durch die Rückseite?
Nein. Der Bifacial Factor von 80 ±5 % beschreibt das Verhältnis von Rückseiten- zu Vorderseitenleistung des Moduls selbst, nicht den realen Mehrertrag deiner Anlage. Das Datenblatt nennt 520 W unter Bedingungen mit Rückseitenbeitrag (BNPI).
Was bedeutet ABC bei Solarzellen?
ABC heißt All Back Contact. Alle Kontakte der Zelle liegen auf der Rückseite, die Vorderseite hat keine Stromleiterbahnen. Die Zellen im Modul sind N-Type.
Passt das Modul zu meinem Wechselrichter?
Das Modul hat original MC4-EVO2A-Stecker und eine maximale Systemspannung von 1.500 V DC. Entscheidend sind Leerlaufspannung (35,57 V) und Kurzschlussstrom (16,71 A, mit Rückseitenbeitrag 18,07 A). Bei Kälte steigt die Spannung. Lass die Auslegung von deinem Installateur prüfen oder vergleiche die Werte mit dem Datenblatt deines Wechselrichters.
Wie lange läuft die Garantie?
Die Produktgarantie beträgt 15 Jahre. Die Leistungsgarantie läuft 30 Jahre linear: nach 25 Jahren mindestens 90,6 %, nach 30 Jahren mindestens 88,85 % der Nennleistung. Die genauen Bedingungen stehen im Garantiedokument des Herstellers.
Wie wird die Palette geliefert?
Per Spedition frei Bordsteinkante. Das heißt: Die Ware wird bis zur Bordsteinkante gebracht. Abladen und der Weg aufs Grundstück liegen bei dir. Eine Palette wiegt rund 900 kg, plane einen Stapler oder mehrere Helfer ein. Selbstabholung ist nicht möglich.
Hinweis zur Garantie: Herstellergarantie (15 Jahre Produktgarantie, 30 Jahre lineare Leistungsgarantie) nach den Bedingungen von Aiko. Die gesetzlichen Mängelrechte bleiben davon unberührt.
Elektrische Kennwerte, Temperaturkoeffizienten und Lastwerte sind Herstellerangaben aus dem Datenblatt unter Standard-Testbedingungen (STC). Reale Werte hängen von Einbausituation, Temperatur und Umgebung ab.
Downloads
Herstellerdokumente zum Aiko A485-GRH48Dw als PDF. Die Dokumente stammen vom Hersteller und liegen auf Englisch vor.
| Datenblatt | PDF öffnen |
|---|---|
| Installationshandbuch | PDF öffnen |
| Garantiebedingungen | PDF öffnen |
| TÜV-Zertifikat IEC 61215 / 61730 | PDF öffnen |
| PFAS-Erklärung | PDF öffnen |
