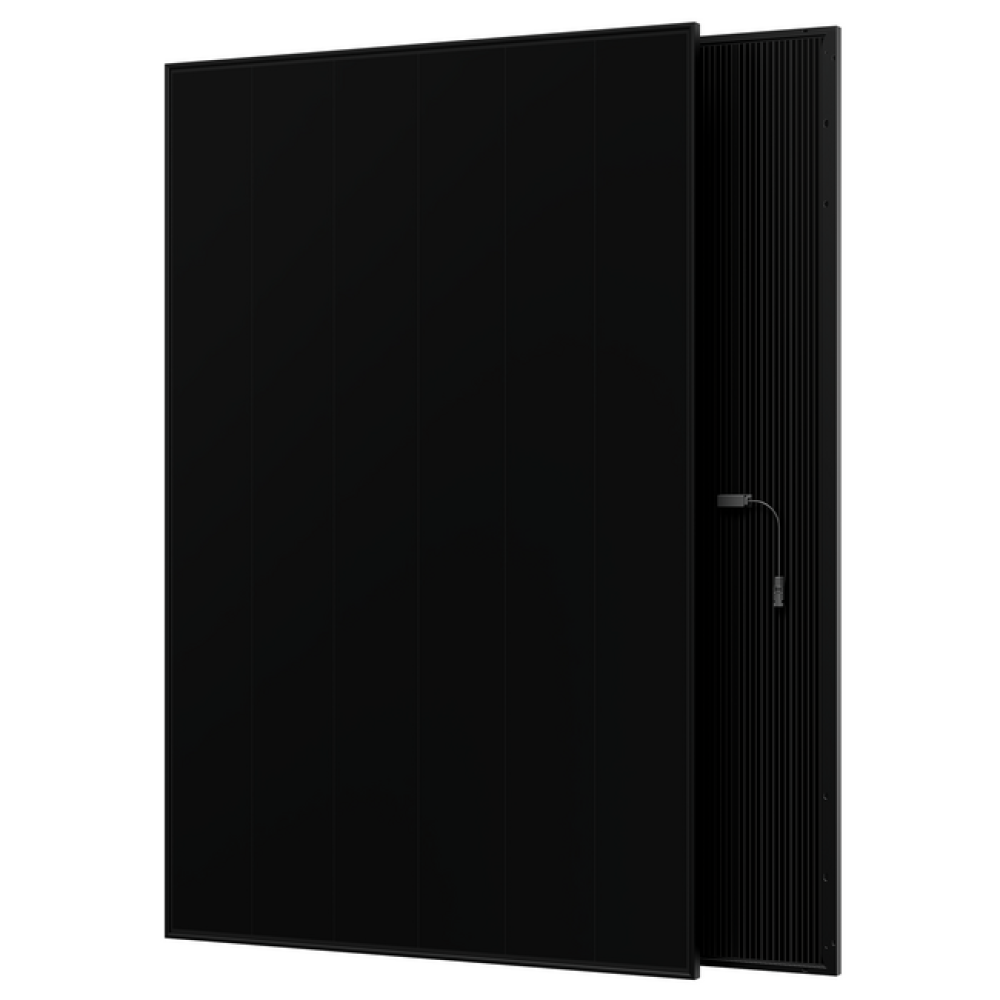

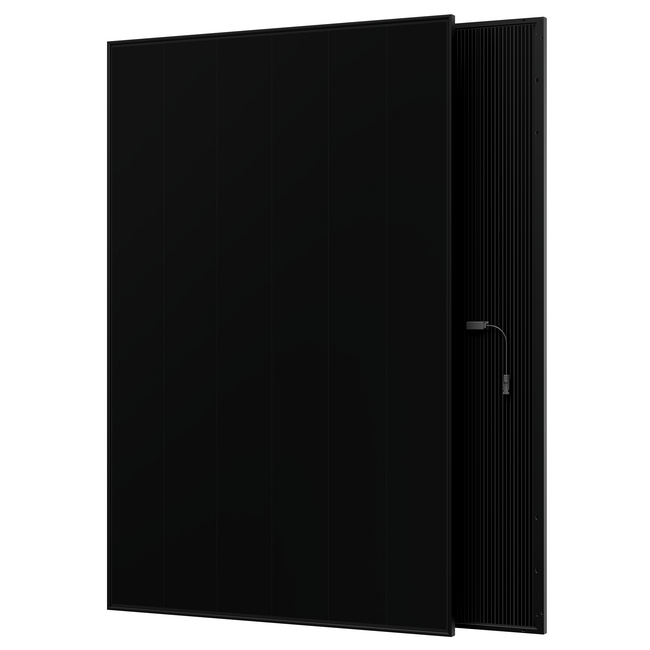

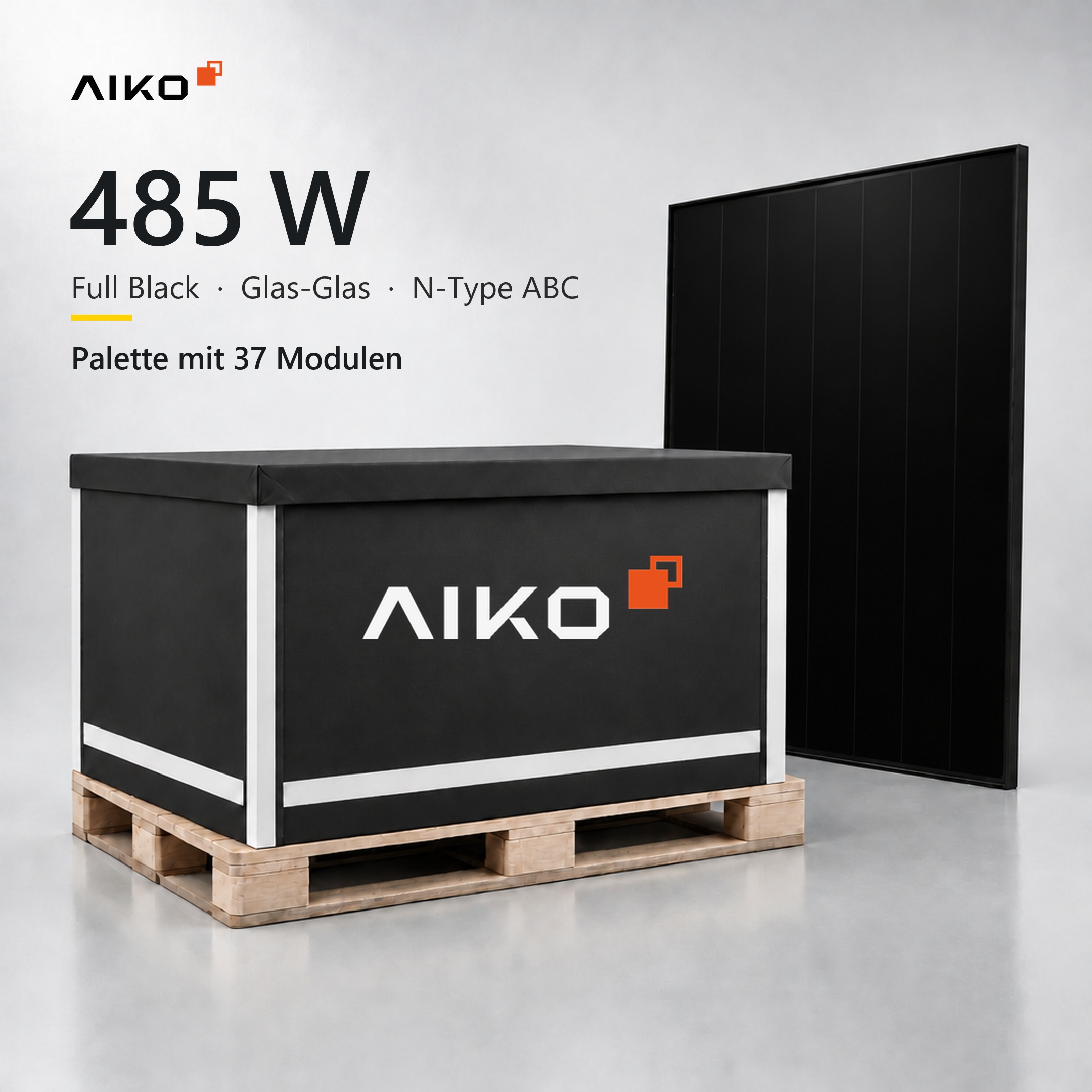

Aiko A485-MCE54Db Solarmodul-Palette: 37 Module mit 485 W, Glas-Glas, All Black
Mehr Leistung auf gleicher Fläche: Die Aiko-Module A485-MCE54Db aus der Serie Neostar Pro 3S+54 leisten 485 W bei 24,3 % Wirkungsgrad. Diese Position enthält eine komplette Palette mit 37 Modulen, zusammen 17,9 kW. Der Hersteller gibt 30 Jahre Produktgarantie, das ist die längste in dieser Aiko-Reihe bei Glas-Glas-Modulen. Die Vorderseite ist komplett schwarz, auch Zellzwischenräume und Rahmen, die Rückseite ist dunkel. Gedacht für alle, die ihre Dachanlage selbst planen oder planen lassen und die Module palettenweise kaufen. Die Mindestbestellmenge ist eine Palette.
ABC-Technologie: alle Kontakte auf der Zellrückseite
Die Module nutzen N-Type-Zellen in ABC-Technik (All Back Contact). Alle elektrischen Kontakte liegen auf der Rückseite der Zelle, die Vorderseite bleibt frei von Stromleiterbahnen.
Volle Fläche fürs Licht
Keine Kontaktfinger auf der Vorderseite: Die gesamte Zellfläche nimmt Sonnenlicht auf.
24,3 % Wirkungsgrad
Modul-Wirkungsgrad laut Datenblatt.
-0,26 %/°C
Niedriger Temperaturkoeffizient der Leistung (Pmax) laut Datenblatt.
Durchgehend schwarze Optik
Ohne Leiterbahnen wirkt die Vorderseite ruhig und einheitlich, auch Zellzwischenräume und Rahmen sind schwarz.
- 17,9 kW Palettenleistung
- 24,3 % Modul-Wirkungsgrad
- 37 Stück Module je Palette
- 30 Jahre Produkt- und Leistungsgarantie
Glas-Glas-Aufbau
Vorne und hinten schützt je eine 2,0 mm starke Scheibe aus beschichtetem, teilgehärtetem Glas die Zellen. Es gibt kein Backsheet.
Belastbar
Statische Last bis 5.400 Pa auf der Vorderseite und 2.400 Pa auf der Rückseite. Hagelprüfung laut Datenblatt: Eis von 35 mm Durchmesser bei 23 m/s.
Garantie
30 Jahre Produktgarantie, 30 Jahre lineare Leistungsgarantie. Im ersten Jahr sinkt die Leistung um höchstens 1 %, danach um höchstens 0,35 % pro Jahr. Nach 25 Jahren sind es mindestens 90,6 %, nach 30 Jahren mindestens 88,85 % der Nennleistung.
Format und Gewicht
1.762 x 1.134 x 30 mm bei 24,2 kg (±3 %) je Modul.
Optik im Detail

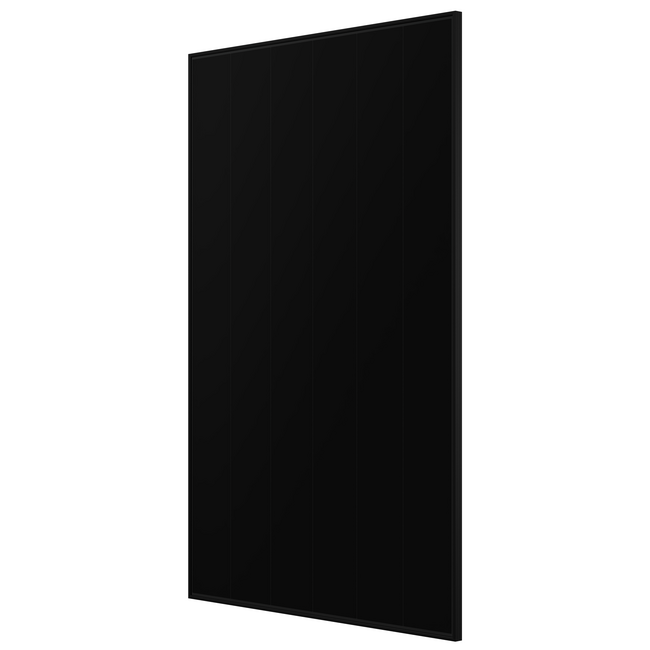

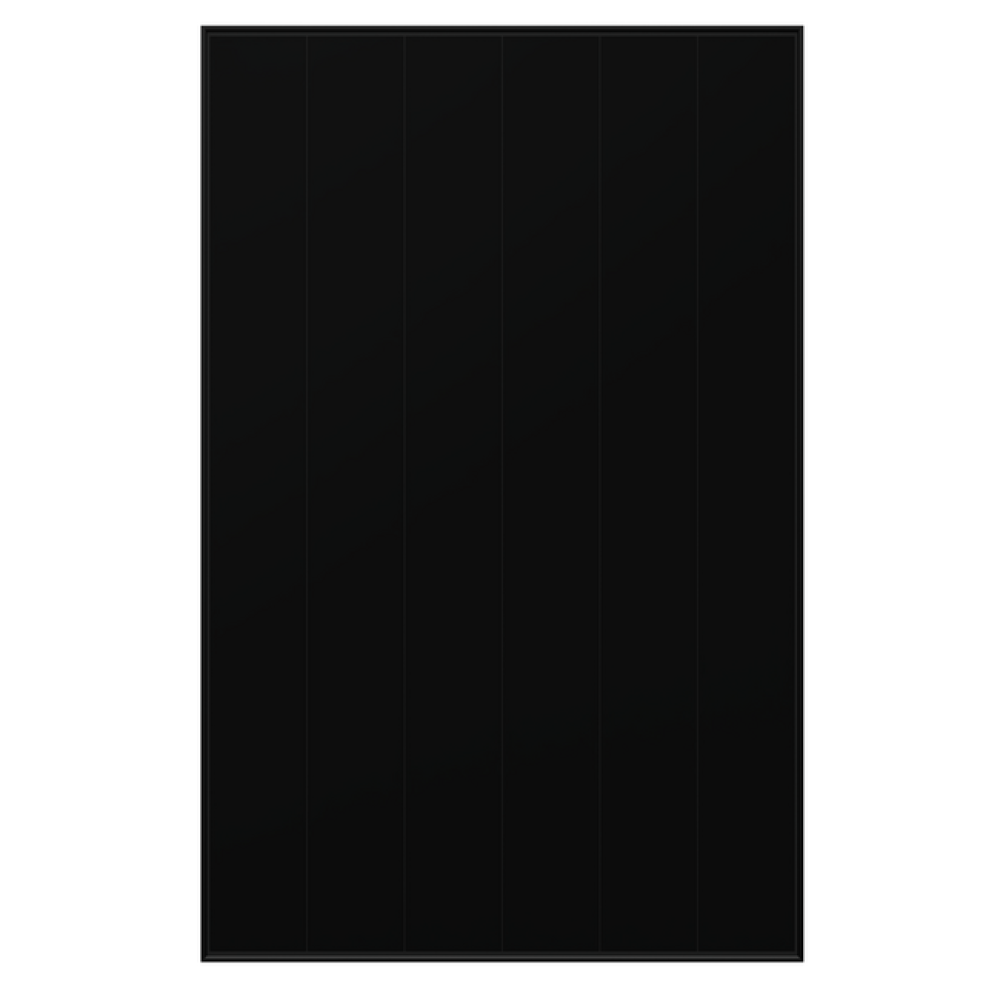

Vorderseite komplett schwarz

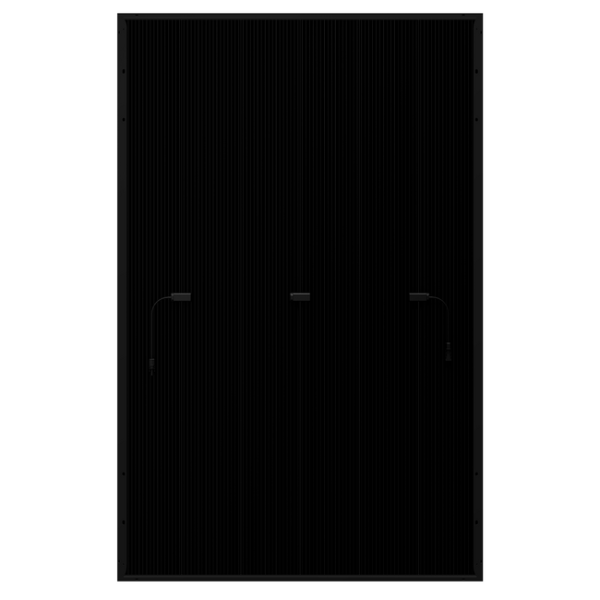

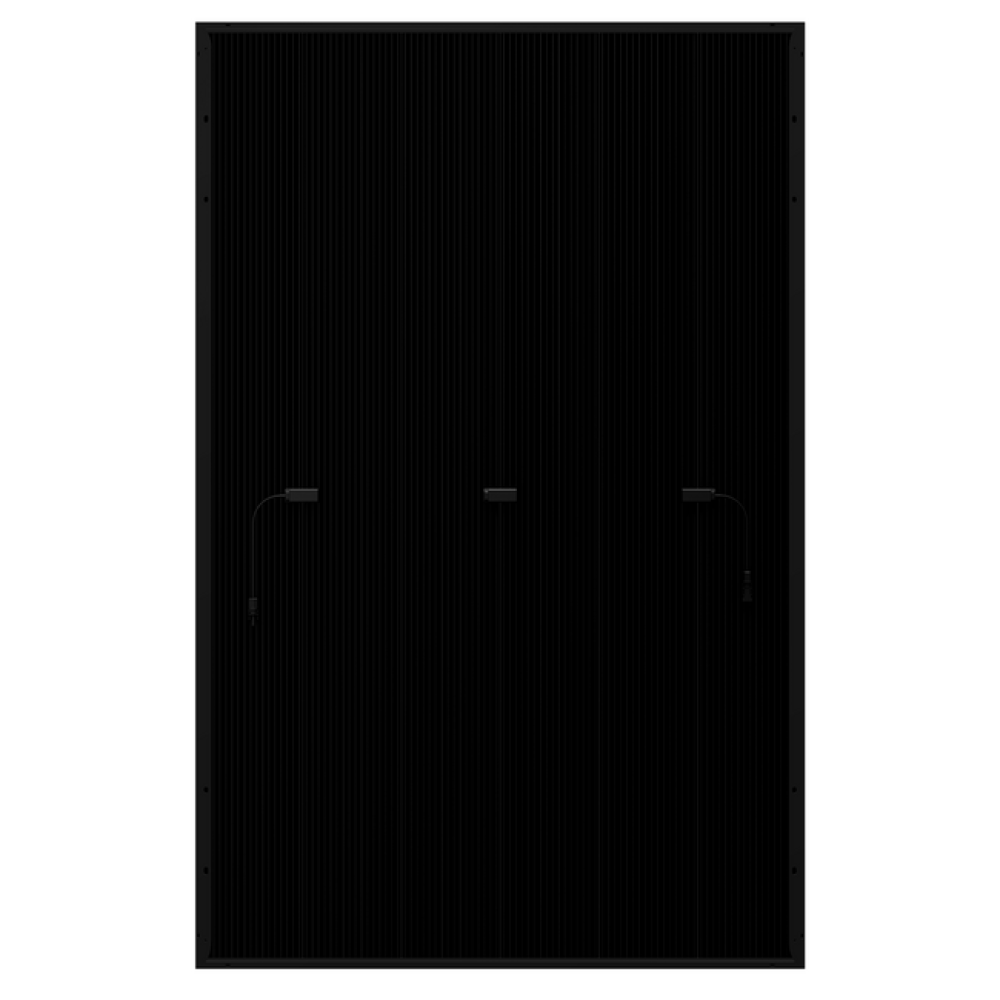

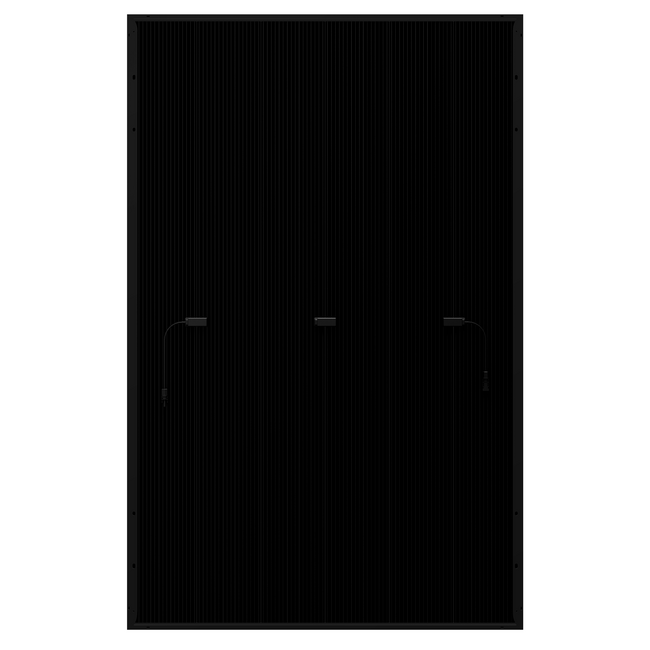

Zellen, Zellzwischenräume und Rahmen sind schwarz. Die Rückseite ist dunkel.
Einsatz und Anschluss

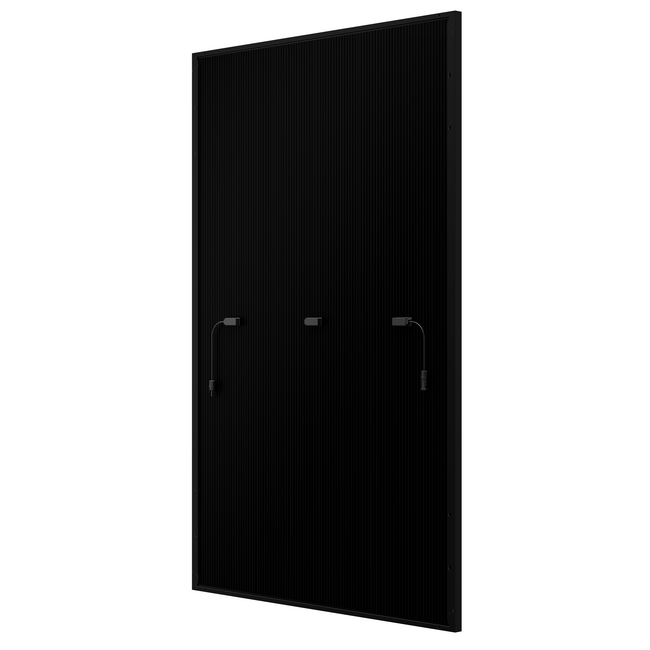

Die Module haben ein werkseitig montiertes Kabel (4 mm², ca. 1.200 mm) mit original MC4-Steckern. Die maximale Systemspannung beträgt 1.500 V DC. Mit 17,9 kW je Palette lässt sich eine große Dachfläche in einem Zug bestücken. Welcher Wechselrichter passt, hängt von Spannung und Strom deiner Verschaltung ab. Dein Installateur plant das mit den Werten aus der Tabelle.
Lieferumfang
- 37x Aiko A485-MCE54Db Solarmodul, 485 W, 1762 x 1134 x 30 mm, mit werkseitig montiertem Kabel (ca. 1.200 mm) und MC4-Steckern
- 1x Transportpalette, verpackt
Lieferung per Spedition frei Bordsteinkante, keine Selbstabholung möglich. Mindestbestellmenge 37 Module.
Technische Daten
| Modell | Aiko Neostar Pro 3S+54 A485-MCE54Db |
|---|---|
| Nennleistung (Pmax) | 485 W |
| Modul-Wirkungsgrad | 24,3 % |
| Zelltyp | N-Type ABC (All Back Contact) |
| Zellenanzahl | 108 (6 x 18) |
| Aufbau | Glas-Glas, je 2,0 mm beschichtetes, teilgehärtetes Glas |
| Rahmen | schwarz eloxiertes Aluminium |
| Optik | Vorderseite komplett schwarz (Zellen, Zwischenräume, Rahmen), Rückseite dunkel |
| Maße (L x B x H) | 1.762 x 1.134 x 30 mm |
| Gewicht | 24,2 kg (±3 %) |
| MPP-Spannung (Vmp) | 34,60 V |
| MPP-Strom (Imp) | 14,02 A |
| Leerlaufspannung (Voc) | 41,00 V |
| Kurzschlussstrom (Isc) | 14,84 A |
| Temperaturkoeffizient Pmax | -0,26 %/°C |
| Max. Systemspannung | 1.500 V DC |
| Steckverbinder | original MC4 |
| Anschlusskabel | 4 mm², ca. 1.200 mm |
| Max. statische Last Vorderseite | 5.400 Pa |
| Max. statische Last Rückseite | 2.400 Pa |
| Hagelprüfung | 35 mm bei 23 m/s |
| Produktgarantie | 30 Jahre |
| Leistungsgarantie | 30 Jahre linear: max. 1 % Verlust im 1. Jahr, danach max. 0,35 % pro Jahr, 90,6 % nach 25 Jahren, 88,85 % nach 30 Jahren |
| Liefereinheit | 1 Palette mit 37 Modulen (Mindestbestellmenge) |
| Modulleistung je Palette | 17,945 kW (37 x 485 W) |
| Modulgewicht je Palette | ca. 895,4 kg (37 x 24,2 kg, ohne Palette und Verpackung) |
Häufige Fragen zur Palette Aiko A485-MCE54Db
Passt das Modul zu meinem Wechselrichter?
Das Modul hat original MC4-Stecker und eine maximale Systemspannung von 1.500 V DC. Entscheidend sind Leerlaufspannung (41,00 V) und Kurzschlussstrom (14,84 A) deiner Verschaltung. Bei Kälte steigt die Spannung. Lass die Auslegung von deinem Installateur prüfen oder vergleiche die Werte mit dem Datenblatt deines Wechselrichters.
Was bedeutet ABC bei Solarzellen?
ABC heißt All Back Contact. Alle Kontakte der Zelle liegen auf der Rückseite, die Vorderseite hat keine Stromleiterbahnen. Die Zellen im Modul sind N-Type.
Was bedeutet 30 Jahre Produktgarantie?
Der Hersteller gibt 30 Jahre Garantie auf das Modul selbst, also auf Material und Verarbeitung. Dazu kommt eine lineare Leistungsgarantie über 30 Jahre. Die genauen Bedingungen legt der Hersteller fest.
Was bedeutet die Leistungsgarantie genau?
Nach 25 Jahren leistet das Modul noch mindestens 90,6 %, nach 30 Jahren mindestens 88,85 % seiner Nennleistung. Im ersten Jahr sind höchstens 1 % Verlust vorgesehen, danach höchstens 0,35 % pro Jahr.
Wie wird die Palette geliefert?
Per Spedition frei Bordsteinkante. Das heißt: Die Ware wird bis zur Bordsteinkante gebracht. Abladen und der Weg aufs Grundstück liegen bei dir. Eine Palette wiegt rund 900 kg, plane einen Stapler oder mehrere Helfer ein. Selbstabholung ist nicht möglich.
Hinweis zur Garantie: Herstellergarantie (30 Jahre Produktgarantie, 30 Jahre lineare Leistungsgarantie) nach den Bedingungen von Aiko. Die gesetzlichen Mängelrechte bleiben davon unberührt.
Elektrische Kennwerte, Temperaturkoeffizienten und Lastwerte sind Herstellerangaben aus dem Datenblatt unter Standard-Testbedingungen (STC). Reale Werte hängen von Einbausituation, Temperatur und Umgebung ab.
Downloads
Herstellerdokumente zum Aiko A485-MCE54Db als PDF. Die Dokumente stammen vom Hersteller und liegen auf Englisch vor.
| Datenblatt | PDF öffnen |
|---|---|
| Installationshandbuch | PDF öffnen |
| Verpackungshandbuch | PDF öffnen |
| Reinigungsanleitung | PDF öffnen |
| Entladeanleitung | PDF öffnen |
