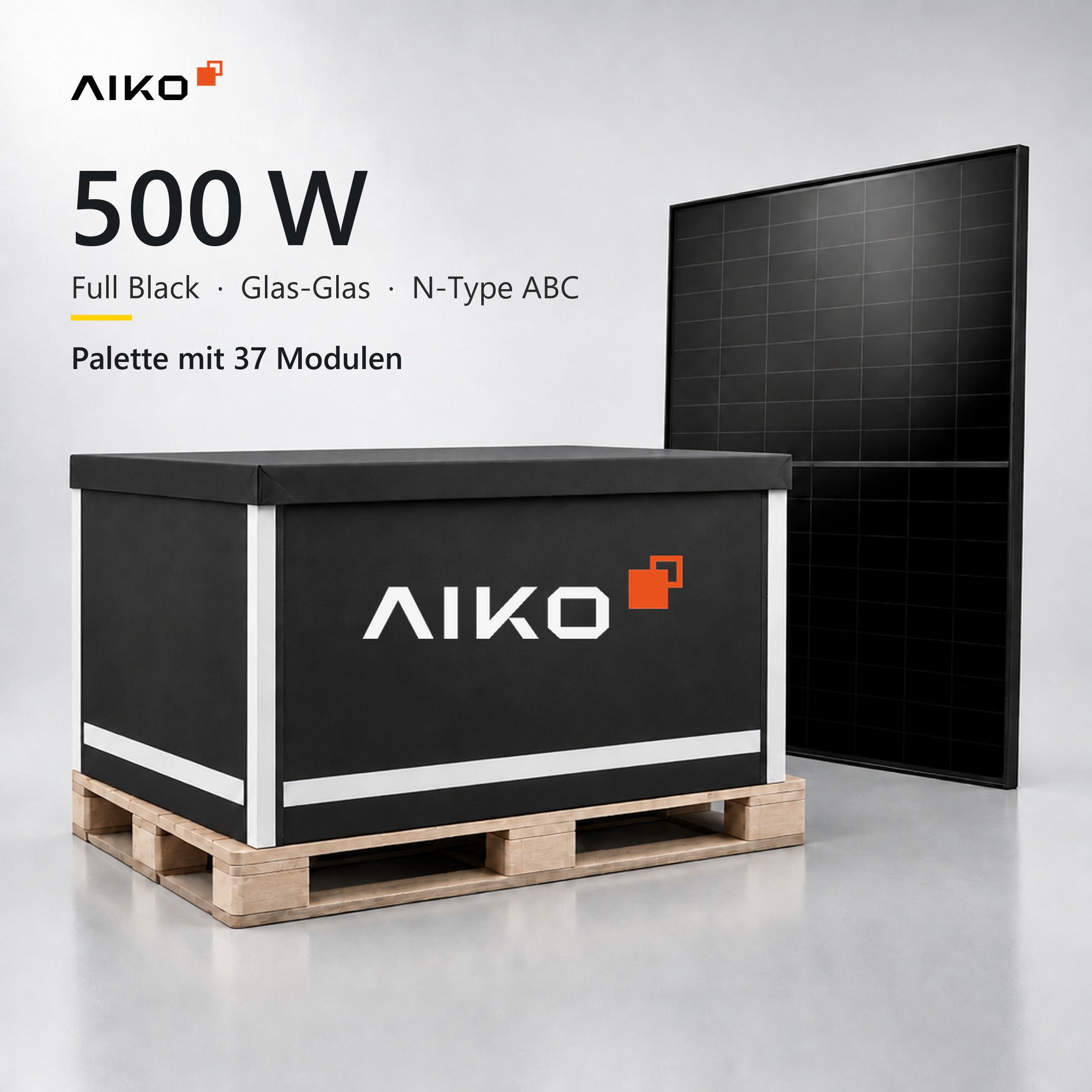

Aiko A500-MAH60Db Solarmodul-Palette: 37 Module mit 500 W, Glas-Glas, All Black
500 Watt pro Modul bedeuten weniger Module und weniger Montageaufwand für dieselbe Anlagenleistung. Diese Position enthält 37 Aiko-Module A500-MAH60Db aus der Serie Neostar 2S+, zusammen 18,5 kW. Mit 120 Zellen und 1954 mm Länge ist das Modul größer als die anderen Aiko-Module in unserem Sortiment. Die Vorderseite ist komplett schwarz, auch Zellzwischenräume und Rahmen. Beide Seiten bestehen aus Glas. Bestellt wird in 37er-Schritten, die Mindestbestellmenge ist eine Palette.
ABC-Technologie: alle Kontakte auf der Zellrückseite
Die Module nutzen N-Type-Zellen in ABC-Technik (All Back Contact). Alle elektrischen Kontakte liegen auf der Rückseite der Zelle, die Vorderseite bleibt frei von Stromleiterbahnen.
Volle Fläche fürs Licht
Keine Kontaktfinger auf der Vorderseite: Die gesamte Zellfläche nimmt Sonnenlicht auf.
22,6 % Wirkungsgrad
Modul-Wirkungsgrad laut Datenblatt.
-0,26 %/°C
Niedriger Temperaturkoeffizient der Leistung (Pmax) laut Datenblatt.
Durchgehend schwarze Optik
Ohne Leiterbahnen wirkt die Vorderseite ruhig und einheitlich, auch Zellzwischenräume und Rahmen sind schwarz.
- 18,5 kW Palettenleistung
- 22,6 % Modul-Wirkungsgrad
- 37 Stück Module je Palette
- 30 Jahre Leistungsgarantie
Glas-Glas-Aufbau
Vorne und hinten schützt je eine 2,0 mm starke Scheibe aus beschichtetem, teilgehärtetem Glas die Zellen. Es gibt kein Backsheet.
Belastbar
Statische Last bis 5.400 Pa auf der Vorderseite und 2.400 Pa auf der Rückseite. Hagelprüfung laut Datenblatt: Eis von 25 mm Durchmesser bei 23 m/s.
Garantie
25 Jahre Produktgarantie, 30 Jahre lineare Leistungsgarantie. Im ersten Jahr sinkt die Leistung um höchstens 1 %, danach um höchstens 0,35 % pro Jahr. Nach 25 Jahren sind es mindestens 90,6 %, nach 30 Jahren mindestens 88,85 % der Nennleistung.
Format und Gewicht
1.954 x 1.134 x 30 mm bei 27,2 kg (±3 %) je Modul. Das Modul ist länger als die anderen Aiko-Module (1.757 bis 1.762 mm). Prüfe vor der Bestellung, ob Dachfläche und Montagesystem zum Format passen.
Optik im Detail

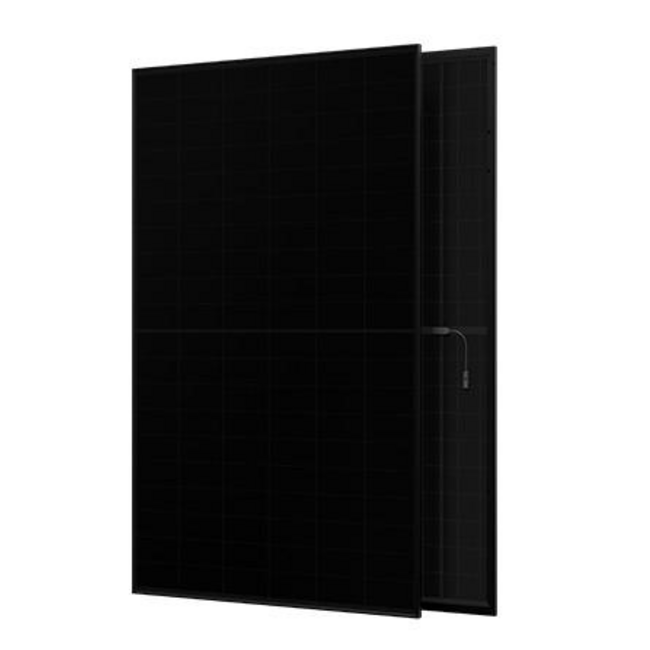

Vorderseite komplett schwarz
Zellen, Zellzwischenräume und Rahmen sind schwarz. Die Rückseite ist dunkel.
Einsatz und Anschluss
Die Module haben ein werkseitig montiertes Kabel (4 mm², ca. 1.200 mm) mit MC4-Evo2-Steckern. Die maximale Systemspannung beträgt 1.500 V DC. Das Modul ist 1954 mm lang. Prüfe vor der Bestellung, ob Dachfläche und Montagesystem für dieses Format passen. Welcher Wechselrichter passt, hängt von Spannung und Strom deiner Verschaltung ab. Dein Installateur plant das mit den Werten aus der Tabelle.
Lieferumfang
- 37x Aiko A500-MAH60Db Solarmodul, 500 W, 1954 x 1134 x 30 mm, mit werkseitig montiertem Kabel (ca. 1.200 mm) und MC4-Evo2-Steckern
- 1x Transportpalette, verpackt
Lieferung per Spedition frei Bordsteinkante, keine Selbstabholung möglich. Mindestbestellmenge 37 Module.
Technische Daten
| Modell | Aiko Neostar 2S+ A500-MAH60Db |
|---|---|
| Nennleistung (Pmax) | 500 W |
| Modul-Wirkungsgrad | 22,6 % |
| Zelltyp | N-Type ABC (All Back Contact) |
| Zellenanzahl | 120 (6 x 20) |
| Aufbau | Glas-Glas, je 2,0 mm beschichtetes, teilgehärtetes Glas |
| Rahmen | schwarz eloxiertes Aluminium |
| Optik | Vorderseite komplett schwarz (Zellen, Zwischenräume, Rahmen), Rückseite dunkel |
| Maße (L x B x H) | 1.954 x 1.134 x 30 mm |
| Gewicht | 27,2 kg (±3 %) |
| MPP-Spannung (Vmp) | 37,90 V |
| MPP-Strom (Imp) | 13,21 A |
| Leerlaufspannung (Voc) | 45,02 V |
| Kurzschlussstrom (Isc) | 14,05 A |
| Temperaturkoeffizient Pmax | -0,26 %/°C |
| Max. Systemspannung | 1.500 V DC |
| Steckverbinder | MC4-Evo2 |
| Anschlusskabel | 4 mm², ca. 1.200 mm |
| Max. statische Last Vorderseite | 5.400 Pa |
| Max. statische Last Rückseite | 2.400 Pa |
| Hagelprüfung | 25 mm bei 23 m/s |
| Produktgarantie | 25 Jahre |
| Leistungsgarantie | 30 Jahre linear: max. 1 % Verlust im 1. Jahr, danach max. 0,35 % pro Jahr, 90,6 % nach 25 Jahren, 88,85 % nach 30 Jahren |
| Liefereinheit | 1 Palette mit 37 Modulen (Mindestbestellmenge) |
| Modulleistung je Palette | 18,5 kW (37 x 500 W) |
| Modulgewicht je Palette | ca. 1.006,4 kg (37 x 27,2 kg, ohne Palette und Verpackung) |
Häufige Fragen zur Palette Aiko A500-MAH60Db
Ist das Modul größer als andere Aiko-Module?
Ja. Mit 1.954 x 1.134 mm ist es rund 190 bis 200 mm länger als die Aiko-Module mit 108 Zellen (1.757 bis 1.762 mm). Dafür leistet es 500 W. Prüfe Dachfläche, Montagesystem und Klemmbereiche vor dem Kauf auf dieses Maß.
Passt das Modul zu meinem Wechselrichter?
Das Modul hat MC4-Evo2-Stecker und eine maximale Systemspannung von 1.500 V DC. Entscheidend sind Leerlaufspannung (45,02 V) und Kurzschlussstrom (14,05 A) deiner Verschaltung. Bei Kälte steigt die Spannung. Lass die Auslegung von deinem Installateur prüfen oder vergleiche die Werte mit dem Datenblatt deines Wechselrichters.
Was bedeutet ABC bei Solarzellen?
ABC heißt All Back Contact. Alle Kontakte der Zelle liegen auf der Rückseite, die Vorderseite hat keine Stromleiterbahnen. Die Zellen im Modul sind N-Type.
Was bedeutet die Leistungsgarantie genau?
Der Hersteller sagt zu, dass das Modul nach 25 Jahren noch mindestens 90,6 % und nach 30 Jahren noch mindestens 88,85 % seiner Nennleistung erbringt. Im ersten Jahr sind höchstens 1 % Verlust vorgesehen, danach höchstens 0,35 % pro Jahr. Die Produktgarantie auf Material und Verarbeitung läuft 25 Jahre.
Wie wird die Palette geliefert?
Per Spedition frei Bordsteinkante. Das heißt: Die Ware wird bis zur Bordsteinkante gebracht. Abladen und der Weg aufs Grundstück liegen bei dir. Eine Palette wiegt über eine Tonne, plane einen Stapler oder mehrere Helfer ein. Selbstabholung ist nicht möglich.
Hinweis zur Garantie: Herstellergarantie (25 Jahre Produktgarantie, 30 Jahre lineare Leistungsgarantie) nach den Bedingungen von Aiko. Die gesetzlichen Mängelrechte bleiben davon unberührt.
Elektrische Kennwerte, Temperaturkoeffizienten und Lastwerte sind Herstellerangaben aus dem Datenblatt unter Standard-Testbedingungen (STC). Reale Werte hängen von Einbausituation, Temperatur und Umgebung ab.
Downloads
Herstellerdokumente zum Aiko A500-MAH60Db als PDF. Die Dokumente stammen vom Hersteller und liegen auf Englisch vor.
| Datenblatt | PDF öffnen |
|---|---|
| Installationshandbuch | PDF öffnen |
| Garantiebedingungen | PDF öffnen |
| TÜV-Zertifikat IEC 61215 / 61730 | PDF öffnen |
| Verpackungshandbuch | PDF öffnen |
