Biberschwanzdach Montagset für 2 Solarmodule - 30mm Rahmen -
NEU
Montageset für Dächer mit Biberschwanzziegel (Doppeldeckung). Durch die stabilen, breiten Edelstahl-Dachhaken mit vollflächiger Auflage entfällt das aufwendige und kostenintensive Ausschneiden der Biberschwanzziegel, sowie das Unterlegen der Blechziegel unter den Biberschwanz-Dachhaken. Der Montagesatz zeichnet sich durch eine schnelle und komfortable Klicksystem- Montage aus. Schnell und kostengünstig durch direkte Klickverbindung der Modulmittel- und Endklemmen. Die schwarz eloxierten Modulmittel- und Endklemmen sind für eine Modulrahmenstärke von 30 mm geeignet. Die Montage der PV-Module erfolgt hochkant mit horizontal verlaufenden Montageschienen. Alternativ kann die Montageschiene senkrecht auf dem Dachhaken montiert werden, damit die Solarmodule auf den langen Seiten geklemmt werden. Das Montagematerial ist ausreichend für zwei unabhängige Modulfelder
Im Lieferumfang sind folgende Komponenten enthalten
4 Stk Montageschiene 1200 mm , Ausführung 40 x 40 x 1,3 mm

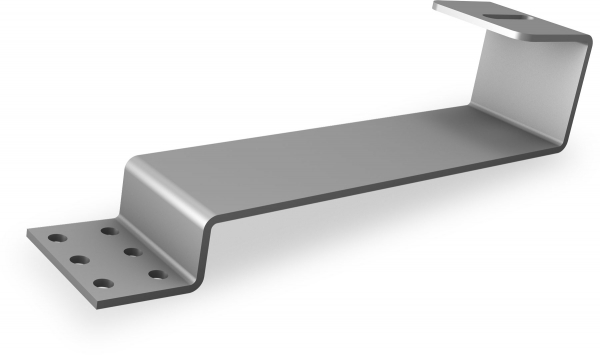

8 Stk Biberschwanz Dachhaken
16 Stk Tellerkopfschraube M8
8 Stk Hammerkopfschraube M10x30mm
8 Stk Sperrzahnmutter M10
2 Stk Schienenverbinder
8 Stk Modulendklemme, schwarz eloxiert für 30mm Rahmenstärke
2 Stk Modulmittelklemme, schwarz eloxiert für 30mm Rahmenstärke
Montageanleitung als Download
Montageanleitung Dachhaken Ziegeldach ABBILDUNG UND INHALT ABWEICHEND
