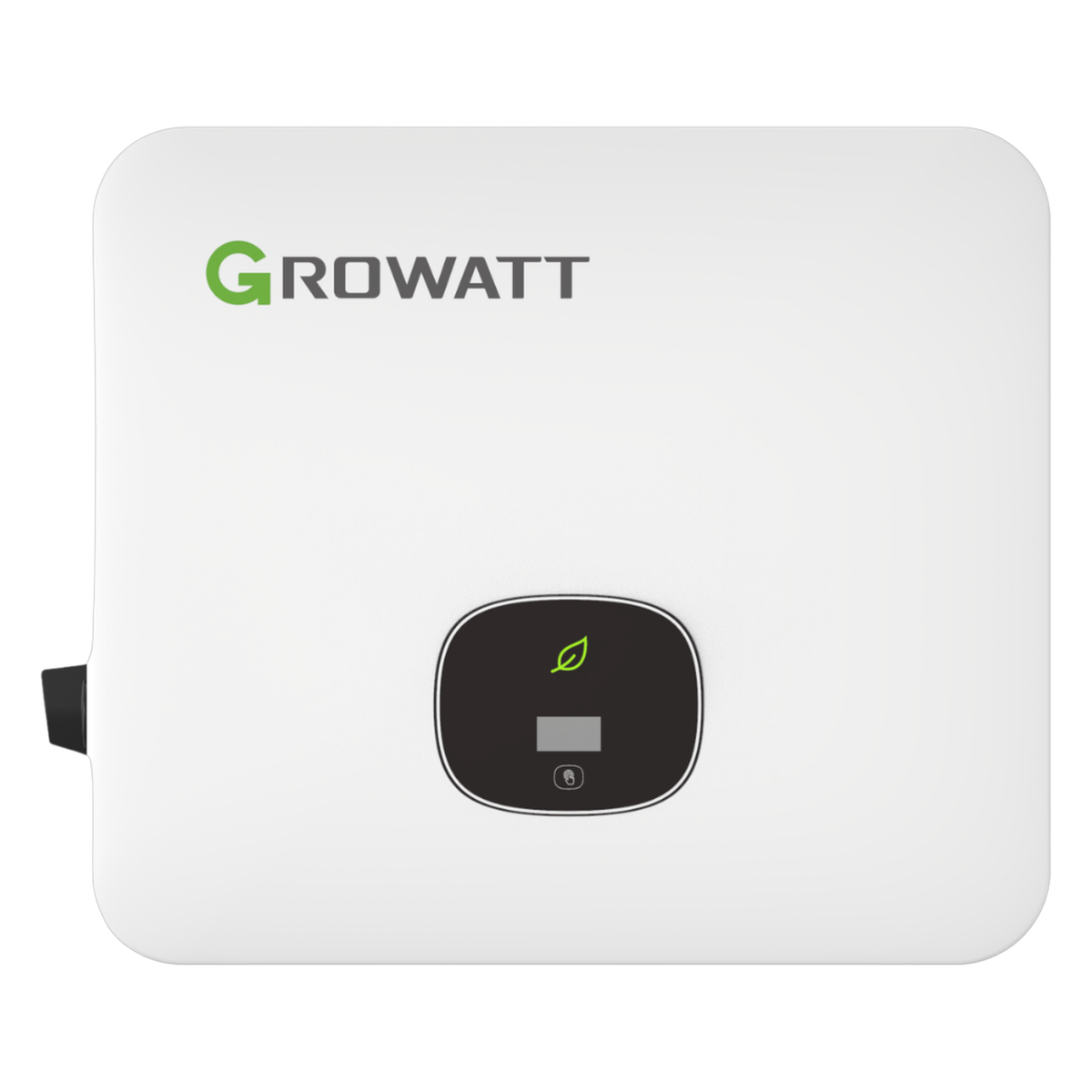

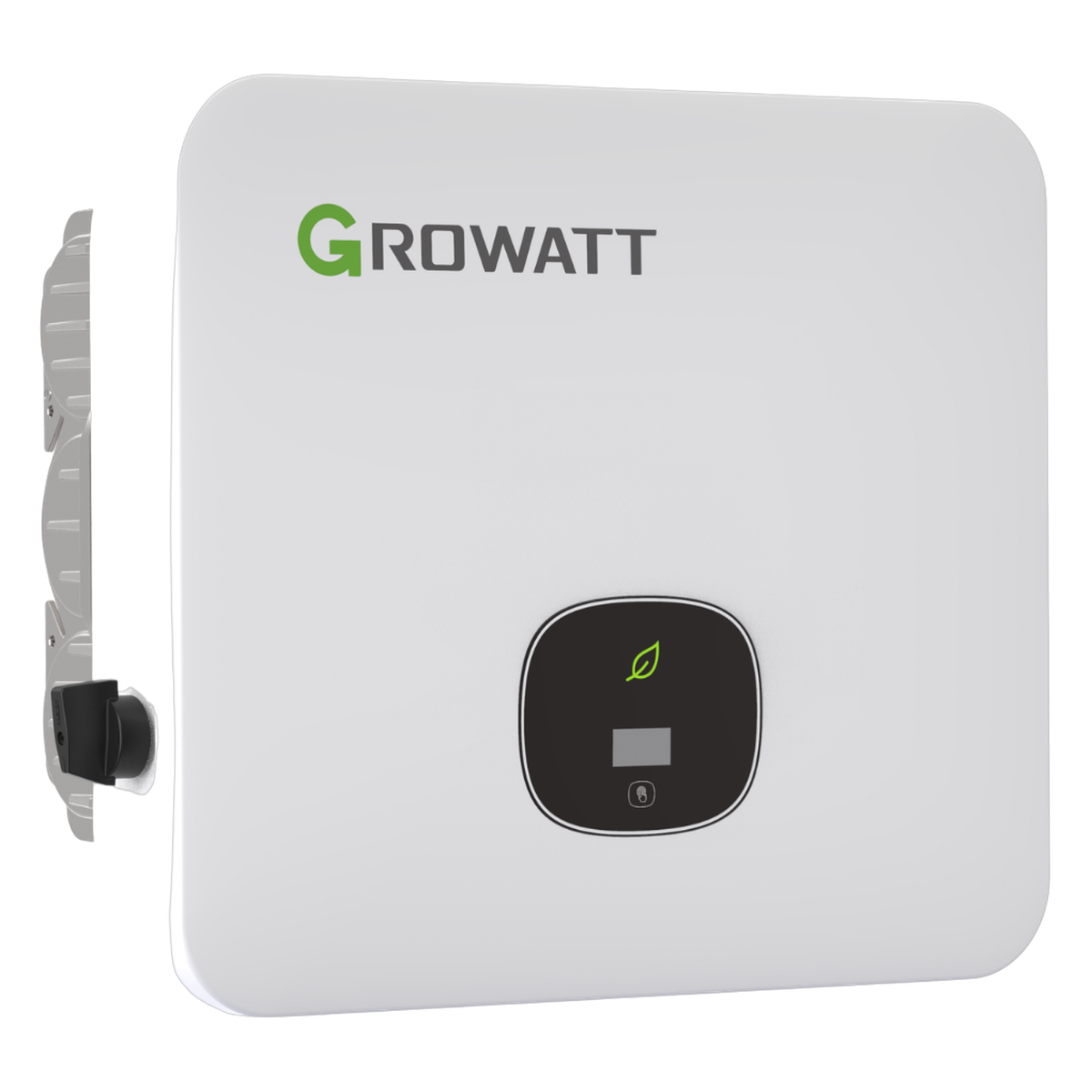

Growatt MOD 5000TL3-HU Hybrid-Wechselrichter 3-phasig 5 kW
Der Growatt MOD 5000TL3-HU ist ein dreiphasiger Hybrid-Wechselrichter für Ihr Eigenheim. Er macht aus dem Solarstrom Ihrer Module Strom für Ihr Haus, lädt einen Speicher und versorgt Sie bei Stromausfall weiter. Sie können heute ohne Speicher starten und ihn später nachrüsten, ohne den Wechselrichter zu tauschen. Mit 5 kW AC-Leistung und bis 10.000 W Modulleistung passt er zu Einfamilienhäusern mit typischer Dachanlage.
Heute starten, Speicher später nachrüsten
Ein Speicher lohnt sich, wenn Sie Ihren Solarstrom auch abends und nachts nutzen wollen. Der MOD 5000TL3-HU ist dafür schon vorbereitet. Sie schließen den Hochvolt-Speicher Growatt APX direkt an, mit 5 bis 30 kWh. Ein zweiter Wechselrichter ist nicht nötig.
Die Werte für den Speicher
- Passender Speicher: Growatt APX 5.0 bis 30.0P-S2 (Hochvolt, 600 bis 980 V)
- Laden: bis 15 kW
- Entladen: bis 5 kW, das ist die volle Leistung des Wechselrichters
- Nachrüsten: jederzeit, ohne Gerätetausch
Notstrom ohne Zusatzbox
Fällt das Netz aus, versorgt der MOD 5000TL3-HU die angeschlossenen Notstrom-Verbraucher weiter aus Speicher und Modulen. Die Notstromfunktion ist eingebaut, eine extra Backup-Box brauchen Sie nicht. Das spart Geld und Platz an der Wand.
Im Notstrombetrieb liefert er bis 5 kW dreiphasig, für 10 Minuten sogar bis 6 kVA.
Das bringt Ihnen der Growatt MOD 5000TL3-HU
Speicher jederzeit nachrüstbar
Starten Sie ohne Speicher und rüsten Sie den Growatt APX später nach. Der Wechselrichter bleibt.
Notstrom eingebaut
Bei Stromausfall laufen wichtige Verbraucher weiter. Eine extra Backup-Box ist nicht nötig.
2 Dachseiten an einem Gerät
Mit 2 MPP-Trackern schließen Sie zwei unterschiedlich ausgerichtete Modulfelder an, zum Beispiel Ost und West.
Passt zu modernen Modulen
Bis 20 A je Eingang. Auch große Module mit hohem Strom nutzen Sie voll aus.
Mehr Ertrag
Bis 98,3 bis 98,6 % Wirkungsgrad. Fast die gesamte Energie Ihrer Module kommt im Haus an.
Flüsterleise, ohne Lüfter
Höchstens 29 dB(A), Kühlung ohne Lüfter. Er stört auch im Hauswirtschaftsraum nicht.
Sicher
Lichtbogenerkennung (AFCI) und Überspannungsschutz Typ II auf DC- und AC-Seite sind eingebaut.
Alles in der App
WLAN-Datensammler liegt bei. Ertrag, Speicher und Verbrauch sehen Sie in der Growatt-App.
Welche Größe passt?
Die Zahl im Namen ist die AC-Leistung. Der MOD 5000TL3-HU liefert 5 kW. Als Modulleistung empfiehlt der Hersteller bis 10.000 W.
Lieferumfang
- 1 x Growatt MOD 5000TL3-HU Hybrid-Wechselrichter
- 1 x Wandhalterung mit Dübeln und Schrauben
- 1 x AC-Stecker
- 2 x Paar PV-Stecker
- OT-Klemmen und Kleinteile für Batterie und Kommunikation
- 1 x WLAN-Datensammler ShineWiLan-X2 mit Netzwerkkabel
- Werkzeug zum Lösen der PV-Stecker
- 1 x Kurzanleitung
Speicher und Energiezähler sind nicht im Lieferumfang.
Garantie
10 Jahre Herstellergarantie.
Häufige Fragen
Brauche ich sofort einen Speicher?
Nein. Der MOD 5000TL3-HU arbeitet auch ohne Speicher als normaler Wechselrichter. Den Speicher Growatt APX können Sie später nachrüsten.
Welcher Speicher passt?
Laut Hersteller der Hochvolt-Speicher Growatt APX 5.0 bis 30.0P-S2 mit 5 bis 30 kWh. Andere Speicher nennt das Datenblatt nicht.
Funktioniert Notstrom ohne Zusatzgerät?
Ja. Die Notstromfunktion ist eingebaut, eine Backup-Box ist nicht nötig. Für Notstrom brauchen Sie einen Speicher.
Kann ich Module mit unterschiedlicher Ausrichtung anschließen?
Ja. Der MOD 5000TL3-HU hat 2 MPP-Tracker mit je einem Strang. Jeder Strang wird für sich geregelt. So schließen Sie zum Beispiel Ost- und Westdach an ein Gerät an, ohne dass die schwächere Seite die andere bremst. Innerhalb eines Strangs sollten die Module gleich ausgerichtet sein.
Welche Größe brauche ich?
Die Zahl im Namen ist die AC-Leistung. Der MOD 5000TL3-HU liefert 5 kW und verträgt bis 10.000 W Modulleistung. Das ist doppelt so viel wie die AC-Leistung, Sie können also mehr Module anschließen und auch an trüben Tagen viel Strom ernten.
Ist er laut?
Nein. Er kühlt ohne Lüfter und bleibt unter 29 dB(A). Das ist leiser als ein Flüstern.
Kann ich ihn draußen montieren?
Ja. Er ist nach IP66 geschützt und arbeitet von -25 bis +60 °C. Ein Platz ohne direkte Sonne verlängert die Lebensdauer.
Technische Daten Growatt MOD 5000TL3-HU
Eingang (DC)
| Merkmal | Wert |
|---|---|
| Empfohlene max. PV-Leistung | 10.000 W |
| Max. DC-Spannung | 1000 V |
| Startspannung | 160 V |
| Nennspannung | 600 V |
| MPP-Spannungsbereich | 140 bis 1000 V |
| Anzahl MPP-Tracker / Strings je Tracker | 2 / 1 |
| Max. Eingangsstrom je Tracker | 20 A |
| Max. Kurzschlussstrom je Tracker | 25 A |
| DC-Anschluss | H4/MC4 (optional) |
Ausgang (AC)
| Merkmal | Wert |
|---|---|
| AC-Nennleistung | 5.000 W |
| Max. Scheinleistung | 5.500 VA |
| Max. Ausgangsstrom | 8,3 A |
| Netzspannung | 220/380 V, 230/400 V, dreiphasig |
| Netzfrequenz | 50 / 60 Hz |
| Leistungsfaktor | 0,8 kapazitiv bis 0,8 induktiv |
| Klirrfaktor (THDi) | unter 3 % |
| Netzanschluss | 3W+N+PE / 3W+PE |
Batterie (DC)
| Merkmal | Wert |
|---|---|
| Passender Speicher | Growatt APX 5.0 bis 30.0P-S2 (Hochvolt) |
| Spannungsbereich | 600 bis 980 V |
| Max. Betriebsstrom | 25 A |
| Max. Ladeleistung | 15 kW |
| Max. Entladeleistung | 5 kW |
Notstrom (Backup)
| Merkmal | Wert |
|---|---|
| Nennleistung | 5 kW |
| Spitzenleistung | 6 kVA für 10 Minuten |
| Spitzenleistung einphasig | 1,67 kVA |
| Spannung / Frequenz | 220/380 V, 230/400 V, 50 / 60 Hz |
| Klirrfaktor (THDv) | unter 3 % |
Wirkungsgrad
| Merkmal | Wert |
|---|---|
| Max. Wirkungsgrad | 98,3 bis 98,6 % |
| Europäischer Wirkungsgrad | 97,8 bis 98,1 % |
Schutz und Überwachung
| Merkmal | Wert |
|---|---|
| Schutzfunktionen | DC-Verpolungsschutz, DC-Schalter, Überspannungsschutz AC/DC Typ II, Isolationsüberwachung, AC-Kurzschlussschutz, Erdschlussüberwachung, Netzüberwachung, Inselnetzerkennung, Fehlerstromüberwachung, Stringüberwachung |
| Lichtbogenerkennung (AFCI) | ja |
| Anzeige | OLED und LED, WLAN und App |
| Schnittstellen | RS485, CAN, USB |
Allgemein
| Merkmal | Wert |
|---|---|
| Abmessungen (B x H x T) | 468 x 408 x 202 mm |
| Gewicht | 19 kg |
| Bauart | transformatorlos |
| Kühlung | natürliche Konvektion, ohne Lüfter |
| Geräusch | max. 29 dB(A) |
| Schutzart | IP66 |
| Betriebstemperatur | -25 bis +60 °C |
| Max. Betriebshöhe | 4000 m |
| Normen (Auszug) | CE, VDE-AR-N 4105, EN 50549-1 |
| Garantie | 10 Jahre |
Downloads
| Dokument | Datei |
|---|---|
| Datenblatt (Englisch, MOD 3000 bis 9000TL3-HU) | Growatt_MOD_3000-9000TL3-HU_Datenblatt.pdf |
| Kurzanleitung Installation (Englisch) | Growatt_MOD_3-15KTL3-HU_Quick_Guide_EN.pdf |
| Bedienungsanleitung (Englisch) | Growatt_MOD_3-15KTL3-HU_User_Manual_EN.pdf |
