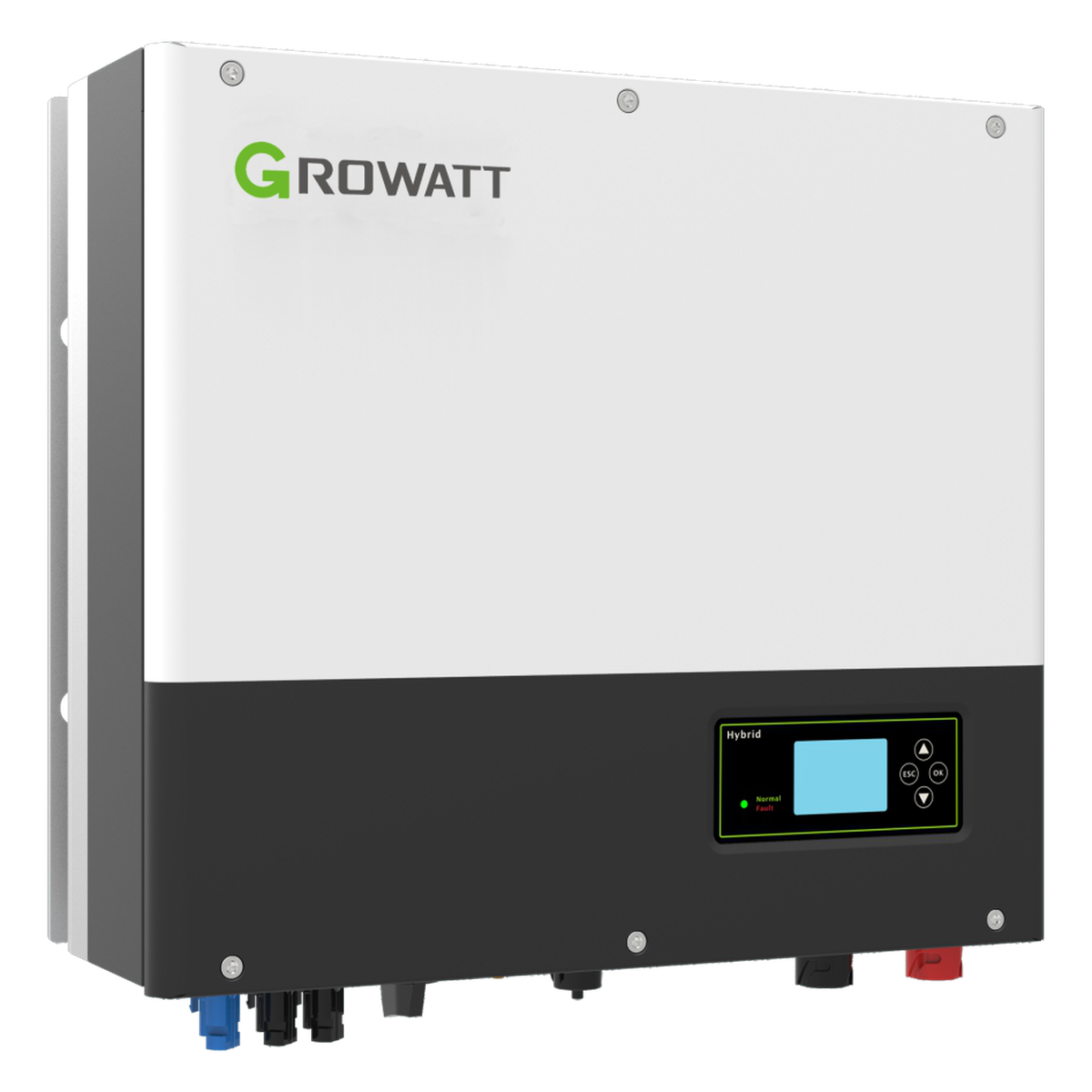

Growatt SPH 5000TL3 BH-UP Hybrid-Wechselrichter 3-phasig 5 kW
Der Growatt SPH 5000TL3 BH-UP ist ein bewährter dreiphasiger Hybrid-Wechselrichter für Hochvolt-Speicher. Er versorgt Ihr Haus mit Solarstrom, lädt den Speicher und schaltet bei Stromausfall in unter 10 Millisekunden auf seinen Notstromausgang um. Mit 5 kW AC-Leistung und bis 7.500 W Modulleistung passt er zu Einfamilienhäusern mit Speicher und Notstrombedarf.
Für Hochvolt-Speicher mit weitem Spannungsbereich
Der SPH 5000TL3 BH-UP arbeitet mit Lithium-Speichern von 100 bis 550 V. Er lädt und entlädt dauerhaft mit bis 5 kW, also mit seiner vollen Leistung. Als passenden Speicher führt unser Lieferant die Growatt ARK HV, die ausdrücklich für die SPH BH-UP vorgesehen ist.
Die Werte für den Speicher
- Speichertyp: Lithium, Hochvolt, 100 bis 550 V
- Laden und Entladen: dauerhaft bis 5 kW, max. 25 A
- Passender Speicher: Growatt ARK HV
- Nachrüsten: jederzeit möglich
Notstrom in unter 10 ms
Fällt das Netz aus, schaltet der SPH 5000TL3 BH-UP in unter 10 Millisekunden auf Notstrom um, wie eine USV. Die Verbraucher am Notstromausgang laufen weiter, mit bis 5 kW dreiphasig.
Die Last darf auf den drei Phasen ganz unterschiedlich verteilt sein. Eine Waschmaschine auf einer Phase und der Kühlschrank auf einer anderen sind kein Problem.
Das bringt Ihnen der Growatt SPH 5000TL3 BH-UP
Notstrom wie eine USV
Umschaltung in unter 10 ms auf den eigenen Notstromausgang.
Volle Schieflast
100 % unsymmetrische Last auf den drei Phasen, im Netz und im Notstrom.
Kräftiger Speicherbetrieb
Dauerhaft bis 5 kW laden und entladen, Hochvolt-Speicher 100 bis 550 V.
Zwei Dachseiten
Zwei MPP-Tracker regeln getrennt. Ost und West an einem Gerät.
Einspeisung nach Phase regeln
Die Einspeisung lässt sich je Phase begrenzen. So halten Sie Vorgaben des Netzbetreibers ein.
Leise, ohne Lüfter
Natürliche Kühlung ohne Lüfter. Kein Lüftergeräusch, kein Verschleißteil.
Mehr Module möglich
Bis 7.500 W Module an 5 kW AC-Leistung (Faktor 1,5).
Sicher
Überspannungsschutz Typ II auf DC- und AC-Seite, Batterie-Verpolungsschutz.
Welche Größe passt?
Die Zahl im Namen ist die AC-Leistung. Der SPH 5000TL3 BH-UP liefert 5 kW. Als Modulleistung empfiehlt der Hersteller bis 7.500 W.
Lieferumfang
- 1 x Growatt SPH 5000TL3 BH-UP Hybrid-Wechselrichter
- PV- und Batteriestecker (MC4)
- 1 x AC-Netzstecker
- 1 x Notstrom-Stecker (EPS)
- Kommunikationskabel und RJ45-Stecker
- Schrauben und Erdungsklemme
- Bedienungsanleitung und Montageschablone
Speicher nicht im Lieferumfang. Der WLAN-Datensammler ist laut Datenblatt optional.
Garantie
5 Jahre Herstellergarantie, laut Datenblatt optional auf 10 Jahre erweiterbar.
Häufige Fragen
Welcher Speicher passt?
Ein Lithium-Hochvoltspeicher von 100 bis 550 V. Unser Lieferant führt dafür die Growatt ARK HV, ausdrücklich für die SPH BH-UP.
Wie funktioniert der Notstrom?
Der SPH hat einen eigenen Notstromausgang. Die Verbraucher, die dort angeschlossen sind, versorgt er bei Stromausfall weiter. Die Umschaltung dauert unter 10 Millisekunden.
Welche Module passen?
Der Eingang verträgt bis 13,5 A je MPP-Tracker. Prüfen Sie den Strom Ihrer Module im Datenblatt. Sehr große Module mit mehr Strom nutzt der SPH nicht ganz aus, dafür ist der MOD TL3-HU mit 20 A die bessere Wahl.
Kann ich Module mit unterschiedlicher Ausrichtung anschließen?
Ja. Der SPH 5000TL3 BH-UP hat zwei MPP-Tracker mit je einem Strang. Jeder wird für sich geregelt. So schließen Sie zum Beispiel Ost- und Westdach an ein Gerät an. Innerhalb eines Strangs sollten die Module gleich ausgerichtet sein.
Kann ich die Einspeisung begrenzen?
Ja. Die Einspeisung lässt sich für jede Phase einzeln begrenzen.
Kann ich ihn draußen montieren?
Ja. Er ist nach IP65 geschützt und arbeitet von -25 bis +60 °C. Ein geschützter Platz ohne direkte Sonne verlängert die Lebensdauer.
Technische Daten Growatt SPH 5000TL3 BH-UP
Eingang (PV)
| Merkmal | Wert |
|---|---|
| Empfohlene max. PV-Leistung | 7.500 W |
| Max. DC-Spannung | 1000 V |
| Startspannung | 120 V |
| Nennspannung | 600 V |
| MPP-Spannungsbereich | 120 bis 1000 V |
| Anzahl MPP-Tracker / Strings je Tracker | 2 / 1 |
| Max. Eingangsstrom je Tracker | 13,5 A |
| Max. Kurzschlussstrom je Tracker | 16,9 A |
| DC-Anschluss | H4/MC4 (optional) |
Ausgang (AC)
| Merkmal | Wert |
|---|---|
| AC-Nennleistung | 5.000 W |
| Max. Scheinleistung | 5.000 VA |
| Max. Ausgangsstrom | 7,6 A |
| Netzspannung | 230/400 V (310 bis 476 V) |
| Netzfrequenz | 50 / 60 Hz |
| Leistungsfaktor | 0,8 kapazitiv bis 0,8 induktiv |
| Klirrfaktor (THDi) | unter 3 % |
| Netzanschluss | 3W+N+PE |
Batterie (DC)
| Merkmal | Wert |
|---|---|
| Batterietyp | Lithium |
| Spannungsbereich | 100 bis 550 V |
| Max. Lade- und Entladestrom | 25 A |
| Dauerhafte Lade- und Entladeleistung | 5.000 W |
Notstrom (Backup)
| Merkmal | Wert |
|---|---|
| Max. Ausgangsleistung | 5.000 W |
| Max. Ausgangsstrom | 7,6 A |
| Spannung / Frequenz | 230/400 V, 50 / 60 Hz |
| Klirrfaktor (THDv) | unter 3 % |
| Umschaltzeit | unter 10 ms |
Wirkungsgrad
| Merkmal | Wert |
|---|---|
| Max. Wirkungsgrad | 97,8 % |
| Europäischer Wirkungsgrad | 97,2 % |
Schutz und Überwachung
| Merkmal | Wert |
|---|---|
| Schutzfunktionen | DC-Schalter, DC-Verpolungsschutz, Überspannungsschutz AC/DC Typ II, Batterie-Verpolungsschutz, AC-Kurzschlussschutz, Erdschlussüberwachung, Netzüberwachung, Inselnetzerkennung, Fehlerstromüberwachung, Isolationsüberwachung |
| Anzeige | LCD und LED |
| Schnittstellen | RS485, CAN, USB; RF, WiFi, GPRS optional |
Allgemein
| Merkmal | Wert |
|---|---|
| Abmessungen (B x H x T) | 505 x 453 x 198 mm |
| Gewicht | 30 kg |
| Bauart | transformatorlos |
| Kühlung | natürliche Konvektion, ohne Lüfter |
| Schutzart | IP65 |
| Betriebstemperatur | -25 bis +60 °C |
| Eigenverbrauch nachts | unter 13 W |
| Max. Betriebshöhe | 3000 m |
| Normen (Auszug) | CE, VDE-AR-N 4105, VDE 0126, EN 50549 |
| Garantie | 5 Jahre, 10 Jahre optional |
Downloads
| Dokument | Datei |
|---|---|
| Datenblatt (Englisch, SPH 4000 bis 10000TL3 BH-UP) | Growatt_SPH_4000-10000TL3-BH-UP_Datenblatt.pdf |
| Kurzanleitung (Englisch) | Growatt_SPH_4000-10000TL3-BH-UP_Quick_Guide_EN.pdf |
| Bedienungsanleitung (Englisch) | Growatt_SPH_4000-10000TL3-BH-UP_User_Manual_EN.pdf |
