Das Montageset für Ziegeldächer (z. B. Frankfurter Pfanne,Taunus Pfanne ) ist ideal geeignet für Sparrendächer mit Formziegel. Das Set zeichnet sich durch eine schnelle und komfortable Klicksystem-Montage aus – schnell, sicher und preisgünstig dank direkter Klickanbindung der Modulmittel- und Endklemmen.
Die schwarz eloxierten Solarmodul-Mittel- und Endklemmen sind für eine Rahmenstärke von 30 mm geeignet. Die Aufteilung der PV-Module kann paarweise in bis zu 2 unabhängige Modulfelder erfolgen. Die Montage der PV-Module erfolgt hochkant.
Im Lieferumfang enthalten
- 4 Stk Montageschiene 2400 mm (40 × 40 × 1,3 mm)

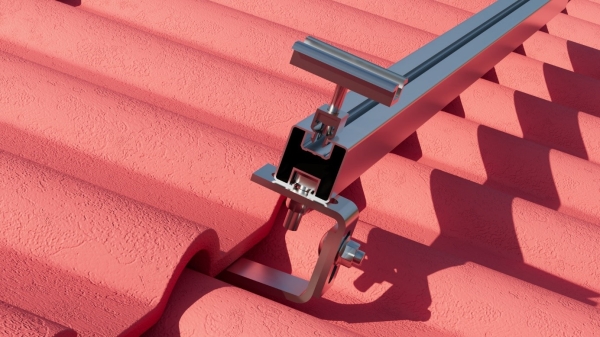

- 12 Stk Dachhaken, 3-fach verstellbar für 40 × 40 mm Schiene
- 24 Stk Tellerkopfschraube M8
- 12 Stk Hammerkopfschraube M10 × 30 mm
- 12 Stk Sperrzahnmutter M10
- 2 Stk Schienenverbinder

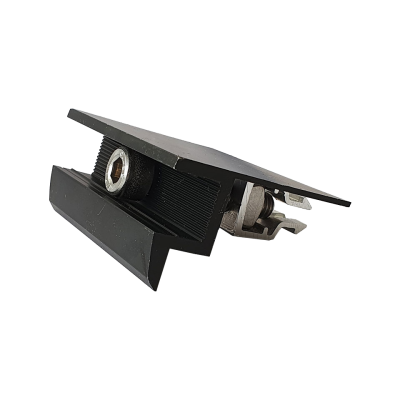

- 8 Stk Modulendklemme, schwarz eloxiert für 30 mm Rahmenstärke
- 6 Stk Modulmittelklemme, schwarz eloxiert für 30 mm Rahmenstärke
- Aufteilung in bis zu 2 Modulfelder mit je 2 PV-Modulen
Montageanleitung als Download
Wichtiger Hinweis – bitte aufmerksam lesen!
Du kannst dein Montagesystem auch mit einem Blechersatzziegel inkl. Halterung statt eines Dachhakens bestellen. Beim Einsatz des Blechersatzziegels ersetzt du einfach deinen vorhandenen Dachziegel durch den passenden Blechersatzziegel. Der Blechersatzziegel wird inklusive Halterung geliefert und lässt sich ohne aufwendiges oder staubiges Flexen montieren.Wichtig: Es gibt verschiedene Ausführungen. Wähle in der Varianten-Auswahl exakt den passenden Blechersatzziegel.
Ist dein Dachziegeltyp nicht aufgeführt? Wähle bitte „Blechziegel nach Wahl“ und teile uns per E-Mail oder über das Kommentarfeld in der Bestellübersicht deinen genauen Dachziegeltyp mit. Hersteller und Typ findest du in der Regel auf der Rückseite deines Dachziegels.
Montagevideo - Beispiel Lehmann
