Ziegeldach (Pfanne) Montagset für 8 Solarmodule - 30mm Rahmen -

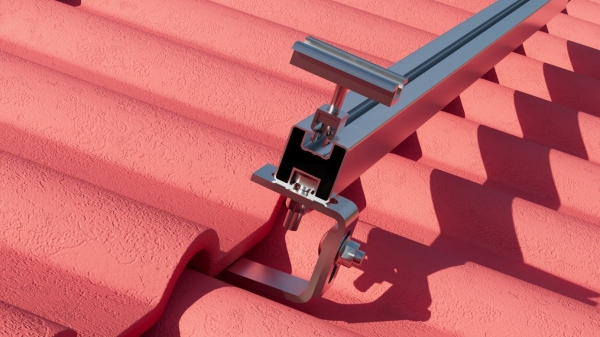

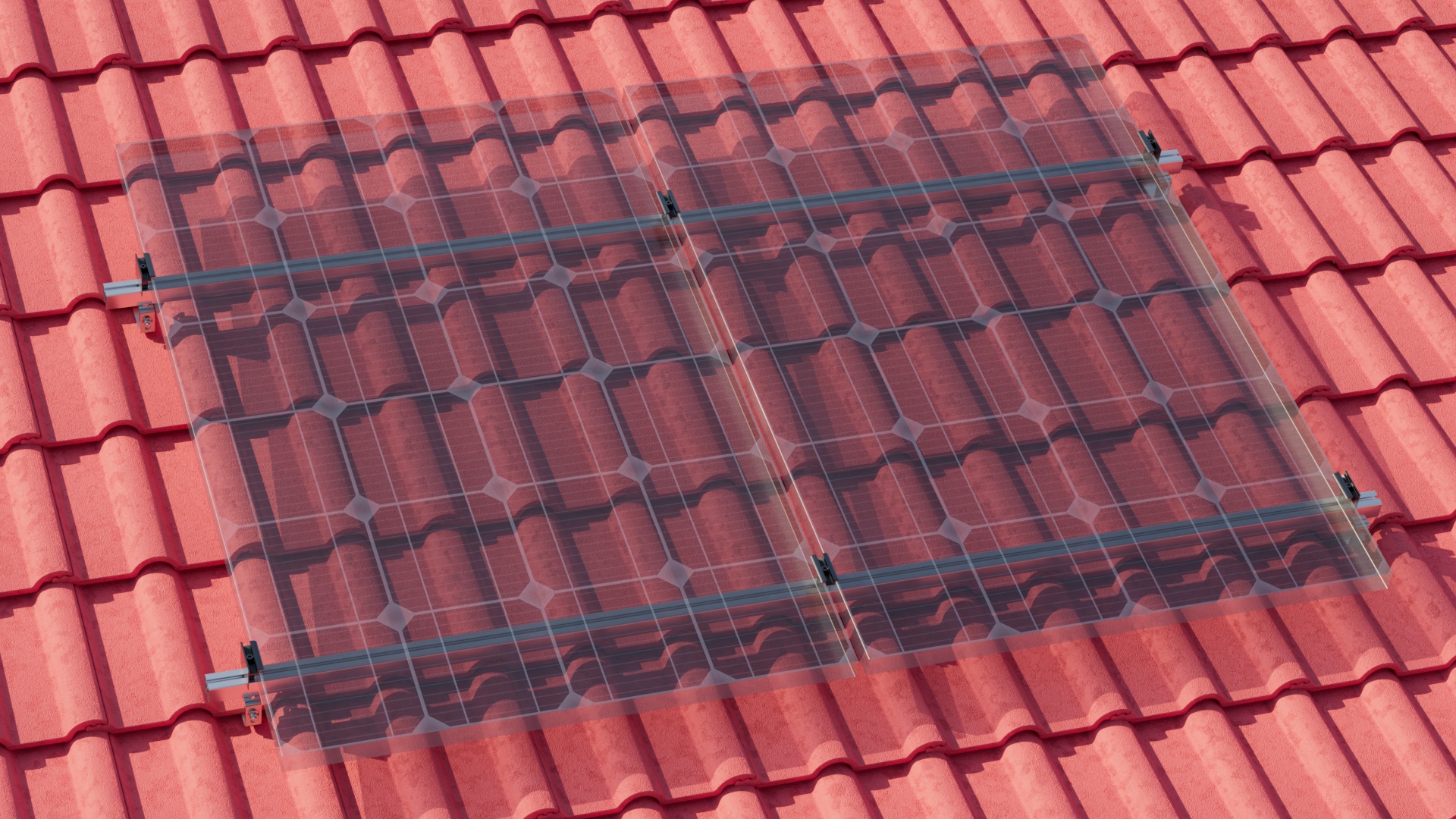

Das Montageset für Ziegeldächer ( z.B. Frankfurter Pfanne ) Eindeckungen ist u.a. geeignet Sparrendächer mit Formziegel. Das Montagset zeichnet sich durch eine schnelle und komfortable Klicksystem Montage aus. Schnell und preisgünstig mit direkter Klickanbindung der Modulmittel- und Endklemmen. Die schwarz eloxierten Solarmodul Mittel- und Endklemmen sind für eine Solarmodul Rahmenstärke von 30mm geeignet. Die Aufteilung der PV Module kann paarweise in bis zu 4 unabhängige Modulfeldern erfolgen. Die Montage der PV Module erfolgt hochkant.
Im Lieferumfang sind folgende Komponenten enthalten

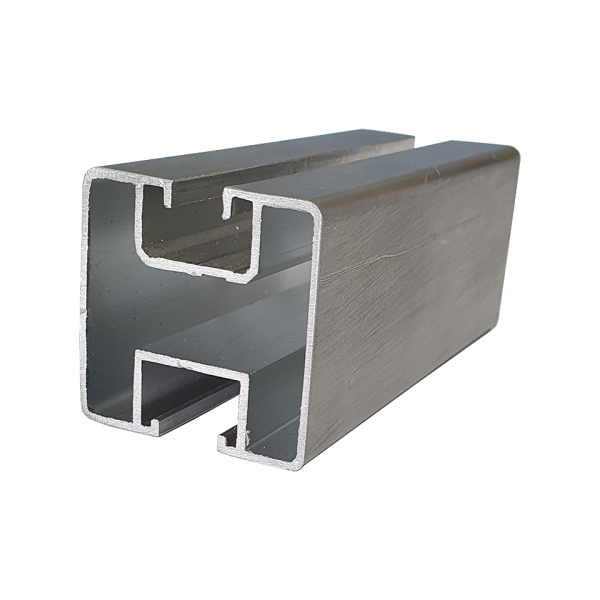

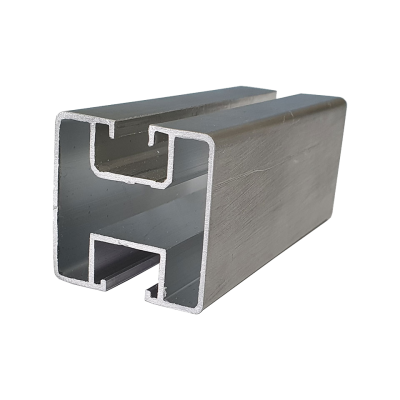

8 Stk Montageschiene 2400mm , Ausführung 40 x 40 x 1,3 mm

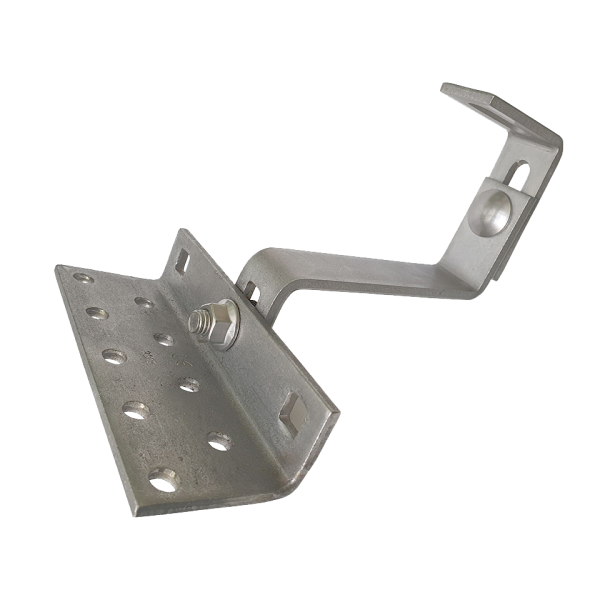

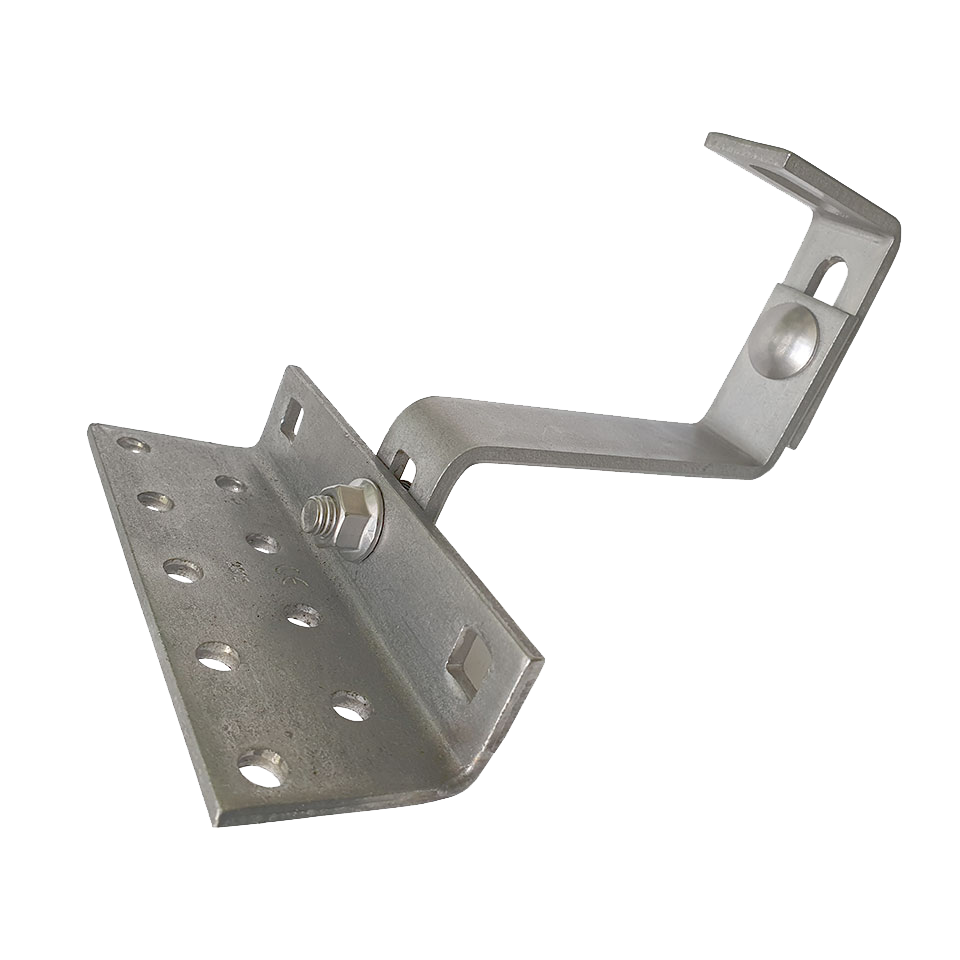

24 Stk Dachhaken 3-fach verstellbar für 40x40mm Schiene
48 Stk Tellerkopfschraube M8
24 Stk Hammerkopfschraube M10x30mm
24 Stk Sperrzahnmutter M10
6 Stk Schienenverbinder

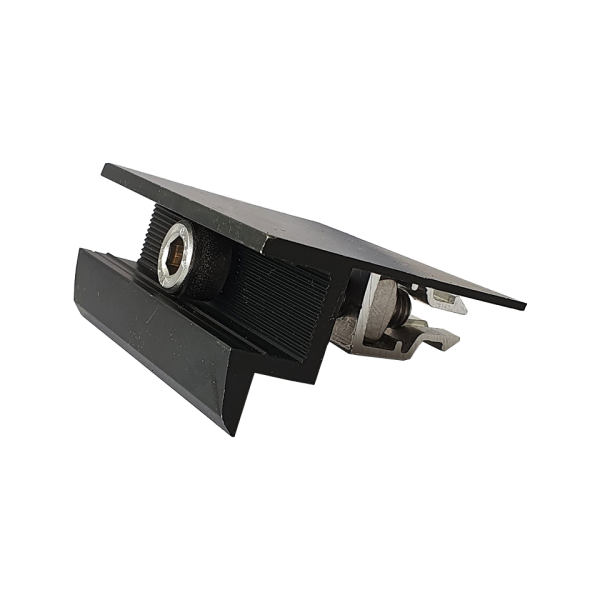

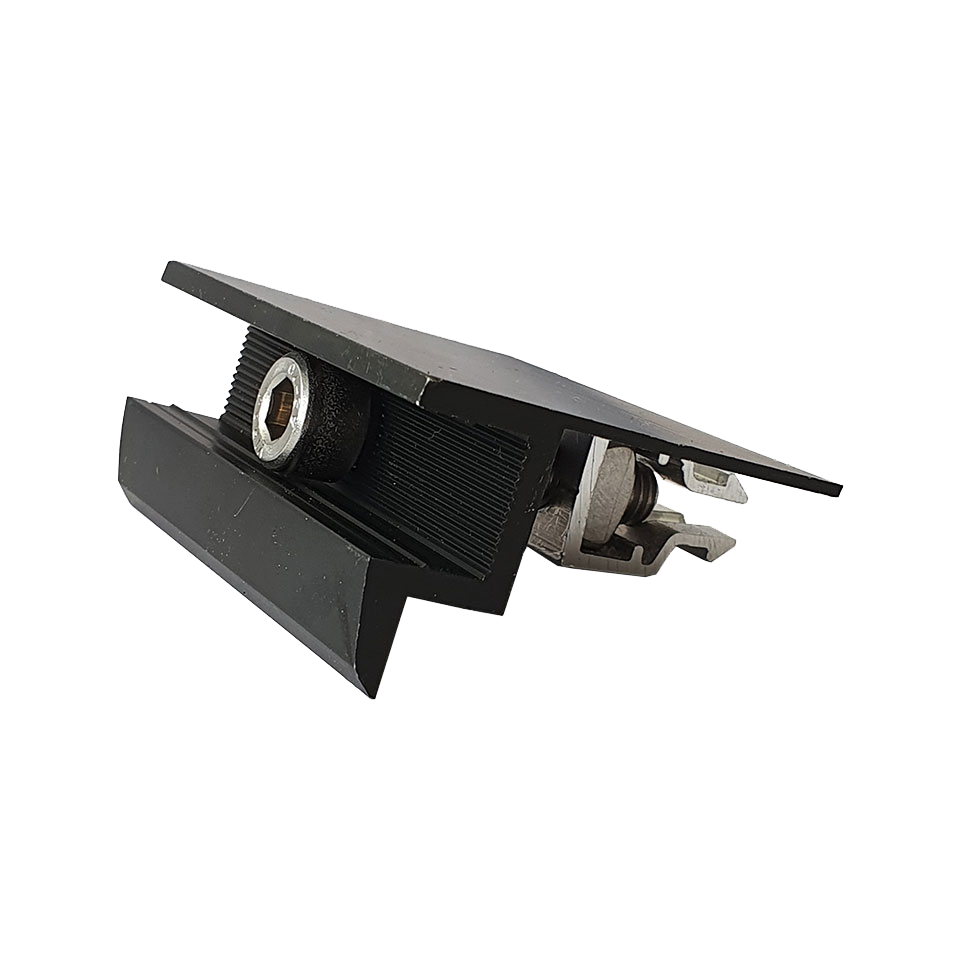

16 Stk Modulendklemme, schwarz eloxiert für 30mm Rahmenstärke

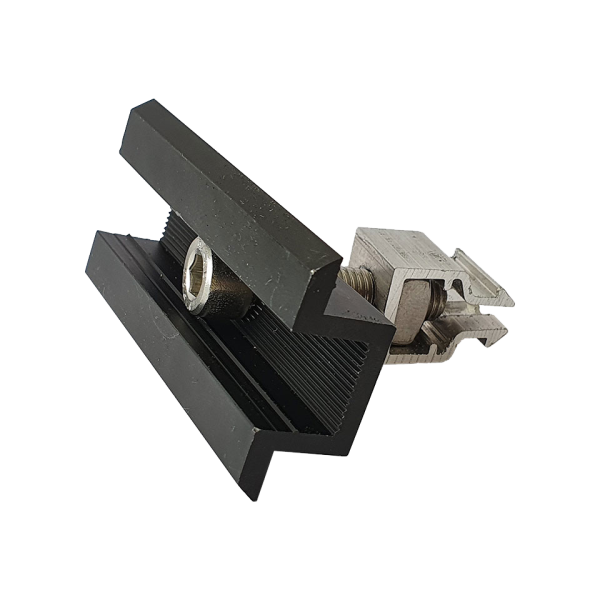

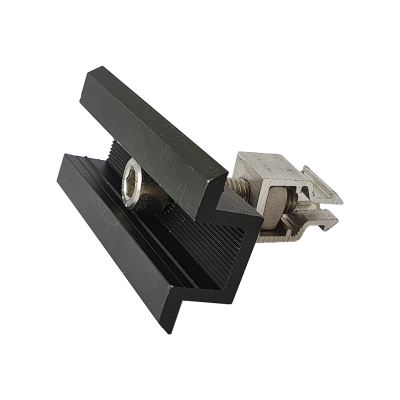

14 Stk Modulmittelklemme, schwarz eloxiert für 30mm Rahmenstärke
Montageanleitung als Download
